在现代电力系统中，许多电力用户对供电连续性的要求日益提高。为了满足这一需求，除了传统的 2 路变压器并行供电方案外，还出现了三进线两母联供电系统。这种系统通过在 3 路电源进线之间设置联络回路，能够提供更可靠、更灵活的供电方式。本文将详细介绍三进线两母联供电系统的设计、工作原理以及其与一般供电系统的比较。
　　三进线两母联电路
　　三进线两母联供电方案如图 1 所示：

　

　　该供电系统的要求是 “五合三”，即在系统中的 5 个主断路器，只允许且必须有 3 个主断路器同时处于合闸状态。这一要求确保了系统在多种电源组合下的稳定供电，同时避免了电源之间的冲突和短路风险。
　　三进线两母联供电系统的联锁电路
　　设计思路

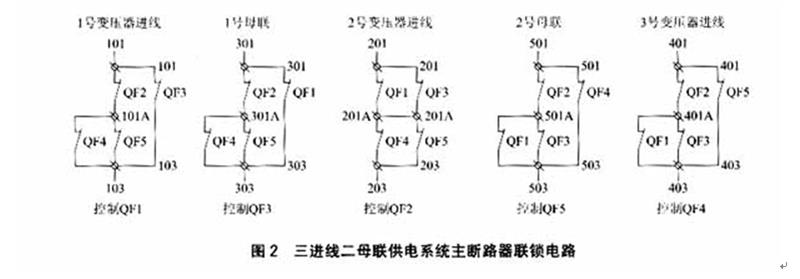

　　利用主断路器中常闭和常开辅助触点（当主断路器辅助触点不够时增加中间继电器）的动断和动合特性，来控制主断路器合闸线圈的电源通断。当合闸线圈电源连通时，该回路主断路器可合闸供电；反之，主断路器不能合闸，该回路也就无法供电。基于这一思路，设计出了三进线两母联主电路断路器相互联锁电路，如图 2 所示。
　　电路分析
　　联锁控制电路的主要功能是：当控制回路连通时，该回路控制的主断路器才能合闸；当控制回路断开时，主断路器则不能合闸。主电路断路器的合分状态见表 1。

　

　　状态名称1 号变压器进线1 号母联2 号变压器进线2 号母联3 号变压器进线
　　1合分合分合
　　2合分合合分
　　3合合分分合
　　4合分分合合
　　5分合合分合
　　6合合分合分
　　7分合合合分
　　8分合分合合
　　以状态 1 为例，即 1 号变压器进线（QF1）、2 号变压器进线（QF2）和 3 号变压器进线（QF4）合闸，而 1 号母联（QF3）和 2 号母联（QF5）分闸时，其电路分析见表 2。

　

　　经过详细分析可知，在状态 1 时，QF3 和 QF5 不能合闸，此时由 1 - 3 号变压器供电。同理，图 2 的联锁电路完够满足表 1 中 8 种状态的功能要求，确保系统在各种情况下都能按照 “五合三” 的规则运行。
　　与一般供电系统的比较
　　三进线两母联供电系统与一般供电系统存在多方面的区别：
　　供电方式：三进线两母联供电系统采用三进线两母联供电方式；而一般供电系统通常采用二进线一母联供电方式，其系统图见图 3，联锁电路见图 4。

　

　　合闸要求：三进线两母联供电系统要求 “五合三”；二进线一母联供电系统只要求 “三合二”，即供电系统中的 3 个主断路器只允许且必须有 2 个主断路器同时处于合闸状态。
　　联锁复杂度：三进线两母联供电系统的联锁较为复杂，需要 5 个断路器相互交错联锁才能实现预期功能；二进线一母联供电系统的联锁相对简单，只需 3 个断路器两两互锁即可达到要求。
　　三进线两母联供电系统的优越性
　　在一般情况下，二进线一母联供电系统能够满足大多数场所的供电要求。然而，在对供电连续性要求较高的场所，三进线两母联供电系统则显示出了巨大的优越性。二进线一母联供电系统只能实现一主一备或 2 个主电路同时供电；而三进线两母联供电系统可实现一主两备、二主一备或 3 路同时供电等多种方案，能够通过多种电源组合满足较高的供电连续性要求，确保用电设备安全可靠运行。特别是在石油化工等对供电可靠性要求极高的行业，三进线两母联供电系统的应用优势更为显著。
