在电子电路的世界里，电感器是常用的基本电子元件之一，习惯上简称为电感。其种类繁多，形状各异，在电子设备中扮演着重要角色。以下将详细介绍常见电感器的识别与检测方法。

电感器的种类与符号

电感器的种类丰富多样，较常见的有单层平绕空芯电感线圈、间绕空芯电感线圈、脱胎空芯线圈、多层空芯电感线圈、蜂房式电感线圈、带磁芯电感线圈、磁罐电感线圈、高频阻流圈、低频阻流圈、固定电感器等。

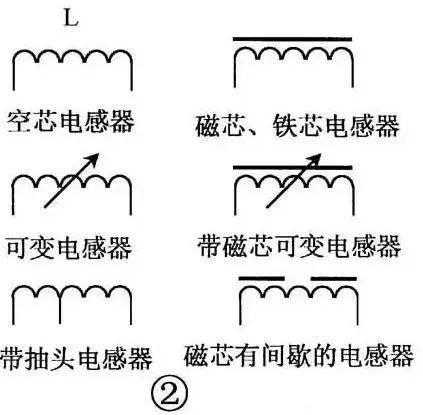

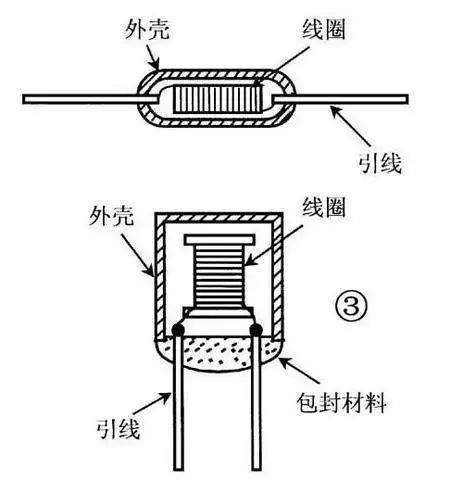

电感器的文字符号为 “L”，图形符号也有其特定的表示方式。固定电感器是一种通用性强的系列化产品，其线圈（往往含有磁芯）被密封在外壳内，具有体积小、重量轻、结构牢固、电感量稳定和使用安装方便等特点。

电感器的主要参数

电感器的主要参数包括电感量和额定电流。电感量的基本单位是亨利，简称亨，用字母 “H” 表示。在实际应用中，一般常用毫亨（mH）或微亨（μH）作单位，它们之间的换算关系为：1H = 1000 mH，1 mH = 1000μH。电感量的标示方法有直标法和色标法两种。直标法即将电感量直接用文字印在电感器上；色标法是用色环表示电感量，单位为 μH，第 1、2 环表示两位有效数字，第 3 环表示倍乘数，第 4 环表示允许偏差。各色环颜色的含义与色环电阻器相同。

额定电流是指电感器在正常工作时所允许通过的电流。在使用中，电感器的实际工作电流必须小于额定电流，否则电感线圈将会严重发热甚至烧毁。

电感器的工作原理与特性

电感器是利用自感应原理工作的。当电感线圈通过电流时，会产生自感电动势，其大小与通过电感线圈的电流的变化率成正比，并且总是反对原电流的变化。因此，电感器具有通直流、阻交流的功能。

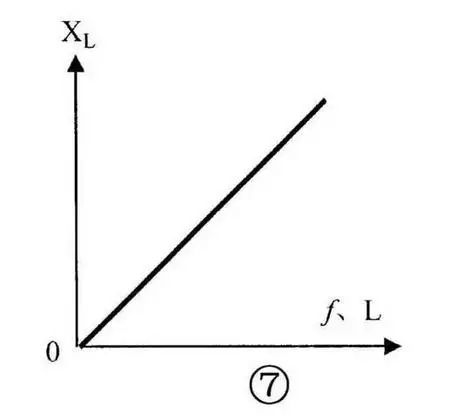

电感器对交流电所呈现的阻力称之为感抗，用符号 “XL” 表示，单位为 Ω。感抗等于电感器两端交流电压（有效值）与通过电感器的交流电流（有效值）的比值，并且分别与交流电的频率 f 和电感器的电感量 L 成正比，即 XL = 2πfL（Ω）。

电感器的作用

电感器在电子电路中有多种重要作用。例如，在整流电源滤波电路中，L 与 C1、C2 组成 π 型 LC 滤波器，由于 L 具有通直流阻交流的功能，整流输出的脉动直流电 Ui 中的直流成分可以通过 L，而交流成分绝大部分不能通过 L，被 C1、C2 旁路到地，输出端 U0 便是纯净的直流电。

此外，电感器还可以用于区分高、低频信号，在来复式收音机中，高频阻流圈 L 对高频电流感抗很大而对音频电流感抗很小，晶体管 VT 集电极输出的高频信号只能通过 C 进入检波电路，检波后的音频信号再经 VT 放大后则可以通过 L 到达耳机。

在谐振选频回路中，可变电感器 L 与 C1 组成调谐回路，调节 L 即可改变谐振频率，起到选台的作用。

电感器的检测方法

电感器的好坏可以用万用表进行检测。将万用表置于 “R×1” 挡，两表笔（不分正、负）与电感器的两引脚相接，表针指示应接近为 “0Ω”，电感量较大的电感器应有一定的阻值。如果表针不动，说明该电感器内部断路；如果表针指示不稳定，说明内部接触不良。

变压器 —— 特殊的电感器

变压器也是一种常用元器件，种类繁多，大小形状千差万别。在无线电与电子制作中较常用的有电源变压器、音频输入变压器、输出变压器、中频变压器、高频变压器、脉冲变压器等。变压器的文字符号为 “T”，它是利用互感应原理工作的，具有传交流隔直流、电压变换、阻抗变换和相位变换的作用。

变压器由初级、次级两部分互不相通的线圈组成，它们之间由铁芯或磁芯作为耦合媒介。改变初、次级之间的圈数比，即可改变电压比和阻抗比；改变变压器线圈的接法，可以很方便地将信号电压倒相。

电源变压器是常用的一类变压器，其主要参数是功率和次级电压、电流。功率与铁芯截面的平方成正比，铁芯截面越大，变压器功率越大。
