电阻选型必知:这些关键参数不容忽视

出处:网络整理 发布于:2025-08-07 15:37:24

电子电路设计中,电阻是为基础且常用的电子元器件之一。而在电阻选型时,除了常规的参数,以下几个参数也具有重要意义,不可忽视。


1、额定功率

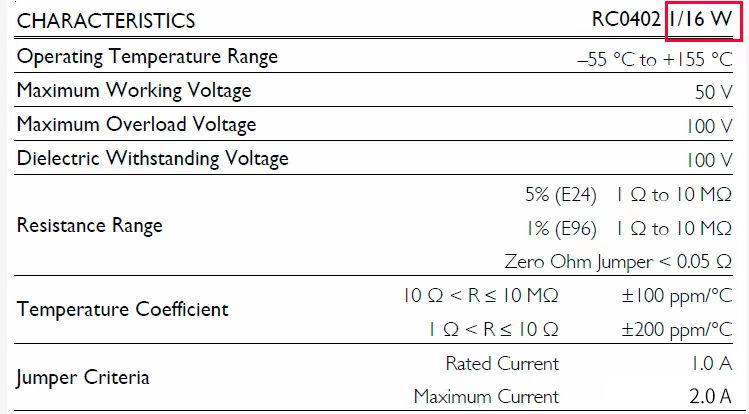

当电流通过电阻时,根据焦耳定律,电能会转化为热能。例如常见的 1/16W 电阻(如上图右上角所示),若通过的电流较大,产生的热量如果不能及时散发出去,电阻就会因过热而烧断。在硬件设计过程中,必须计算通过电阻的电流。根据功率计算公式:功率 = 电流的平方 × 电阻,要确保实际功率不超过电阻的额定功率,否则会影响电路的稳定性和可靠性。


2、工作温度和高温功率限制
电阻通常有一个规定的工作温度范围,如 Operating Temperature Range -55℃ to +155℃,理论上其工作温度在 -55℃到 +115℃之间,但在实际使用时,高温环境下存在功率限制。

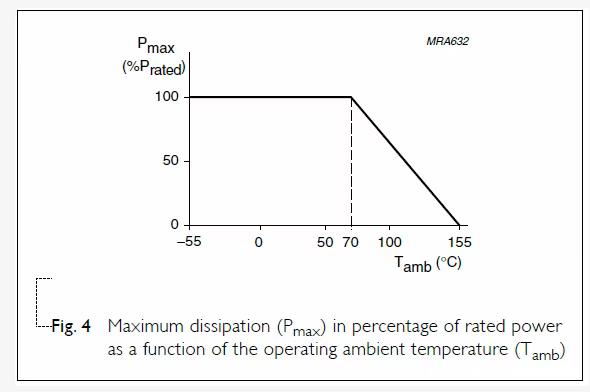

从规格书后面的功率和温度曲线可以看出,当温度达到 +70℃以后,就需要降低电阻的使用功率。当达到 +155℃的极限温度时,功率几乎要降低到 0。这是因为如果在高温下仍让电阻满功率运行,电阻产生的热量会不断累积,导致温度持续升高,很快就会超出其耐受温度,从而使电阻损坏。


3、工作电压

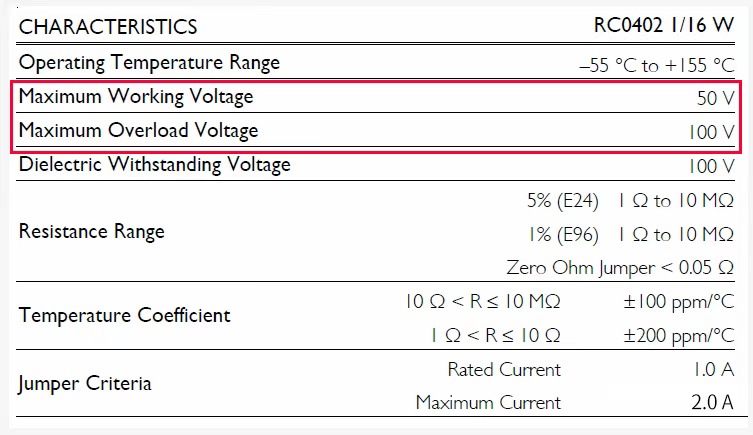

电阻一般会标明工作电压(Maximum Working Voltage)和过载电压(Maximum Overload Voltage),例如 Maximum Working Voltage 50V,Maximum Overload Voltage 100V。这两个参数主要是针对瞬间峰值电压而言的。如果持续施加 50V 的电压,电阻的实际功率会远远超过其额定功率。在平时的电路设计中,应根据实际工作功率来控制电压,避免电压超标。如果电路中存在电压毛刺等瞬间高电压情况,就需要特别考虑峰值电压是否会超过电阻的承受范围。


4、温漂


温漂即温度系数(Temperature Coefficient),例如对于阻值在 10 Ω < R ≤ 10 MΩ 的电阻,其温漂为 ±100 ppm/°C。这意味着温度每变化 1℃,电阻值会变化万分之一。虽然这个变化量看似很小,但如果电阻的工作温度从 -50℃升高到 +50℃,温度变化了 100℃,电阻值就会变化 1%,这与精密电阻 1% 的误差相当。因此,如果需要在温度变化较大的场景中使用精密电阻,就必须充分考虑温漂对电阻阻值的影响。


5、编带方式

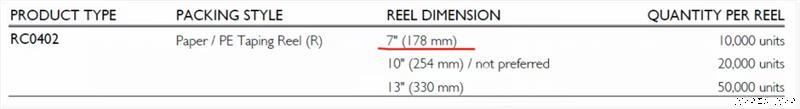

有些工程师在设计时,会将物料编码详细到编带方式。以 0402 的电阻为例,它有三种编带方式,但在实际应用中,主要使用的是 7 寸盘,每盘 10k 个。如果在设计时错误地选择了大卷的编带方式,可能会面临采购困难的问题,而且有些贴片厂的飞达设备可能无法适配大卷编带,从而影响生产效率。


6、零欧姆电阻阻值

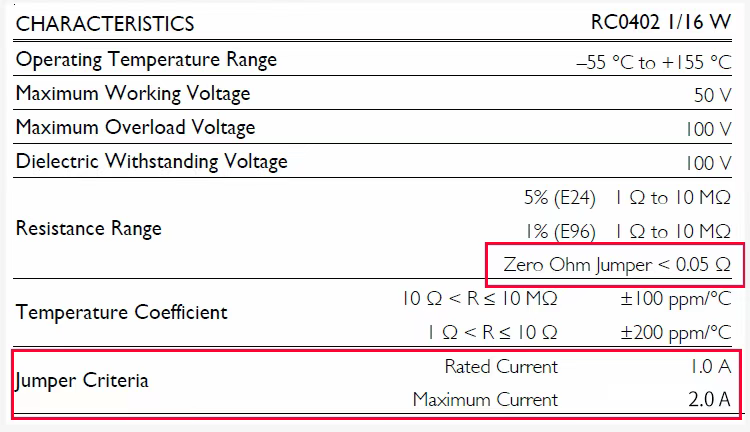

零欧姆电阻并不是的 0 欧姆,由于在实际计算中,的 0 欧姆无法进行有效运算,所以零欧姆电阻的误差和功率特性与普通电阻有所不同。其误差通常小于 0.05Ω,并且在实际应用中一般不计算功率,而是主要关注通过的电流。例如 0402 的零欧姆电阻额定电流是 1A。在硬件设计中,如果在电源线上串联零欧姆电阻,一定要计算通过的电流,以确保电路的安全和稳定运行。
