在电子世界的晶体管家族中，NMOS（N 型金属 - 氧化物 - 半导体场效应晶体管）与 PMOS（P 型金属 - 氧化物 - 半导体场效应晶体管）宛如一对默契配合的 “电子开关”，精准掌控着电路中电流的流动。作为 MOSFET（Metal - Oxide Field - Effect Transistor）的两种类型，它们凭借高输入阻抗、快速开关能力、低导通电阻以及极小的占位面积等特性，成为集成电路设计的基石。从手机芯片到计算机处理器，再到各种智能设备的电路，处处都有它们活跃的身影，如同电子系统中不知疲倦的 “守门人”，依据电压信号严格决定是否放行电流。

金属 - 氧化物场效应晶体管（MOSFET），这类器件在混合信号仪器、专用集成电路（ASIC）和开关电源等领域应用极为广泛。在当今的电子技术发展中，理解 NMOS 与 PMOS 晶体管的原理、应用场景及实现方式显得至关重要。它们已经成为几乎所有电子应用的晶体管，其极高的输入阻抗能够有效减少信号干扰，快速开关能力满足了高速电路的需求，低导通电阻降低了功耗，极小的占位面积则完美适配高密度设计需求。

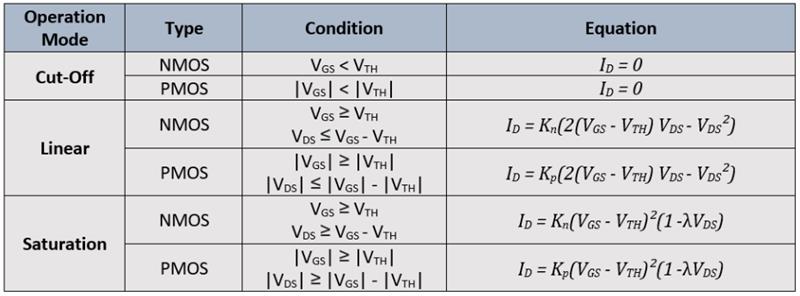

从电子学角度来看，晶体管的工作原理其实并不复杂。它具有三个主要端子，其中一个端子的电流可通过另外两个端子之间的电压来控制。对于 MOSFET 而言，栅极与源极之间的电压（VGS）控制着流经漏极的电流（ID）。漏极电流与栅源电压的关系呈现出强非线性，其工作状态分为三个区域，每个区域都有不同的条件、特性及方程。

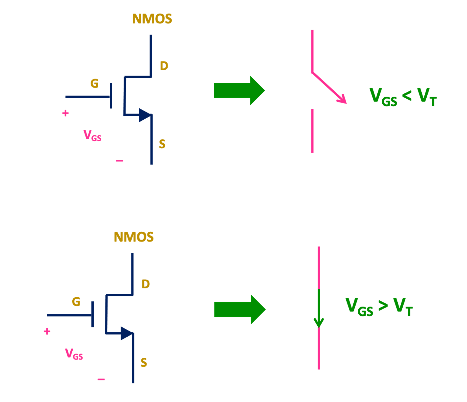

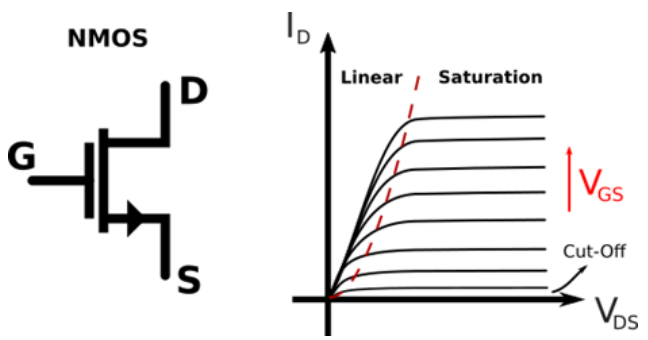

在实际应用中，这些工作模式描述了漏极电流（ID）对漏源电压（VDS）变化的响应规律，这是理解 MOSFET 应用的关键所在。在截止区，晶体管相当于漏源之间的开路，此时几乎没有电流通过；在线性区，VDS 与 ID 近似呈欧姆关系，可实现较为稳定的电流控制；而在饱和区，理想情况下电流与 VDS 无关，但实际上沟道长度调制效应会使电流无法完全独立于 VDS，因此 λ 项用于描述饱和区中电流随 VDS 的变化。常数 Kn 和 Kp 取决于 MOSFET 的材料（氧化层电容与电荷迁移率）和几何尺寸（沟道宽度 W 与长度 L）。在微电子电路设计中，工程师可通过巧妙调整 W 和 L 的值来控制电流方程，而栅源电压 VGS 则用于灵活控制晶体管的工作模式。

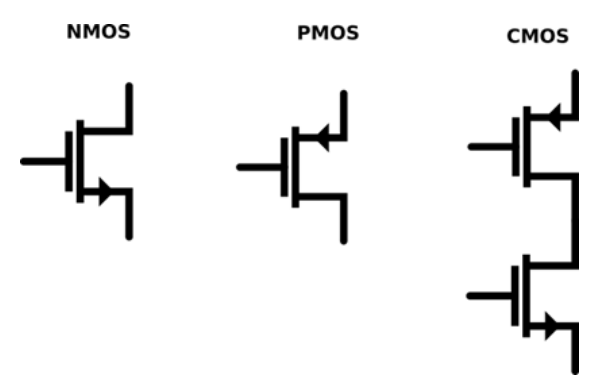

PMOS 与 NMOS 存在着明显的类型差异。MOSFET 分为 NMOS 和 PMOS 两种类型，其区别在于结构设计。NMOS 以 N 型掺杂半导体作为源极和漏极，P 型半导体作为衬底；PMOS 则相反。这一差异对晶体管功能产生了多重影响，显著的是漏极电流方向与电压极性。PMOS 的阈值电压 VTH、VGS 和 VDS 均为负值。此外，载流子类型也不同，NMOS 以电子为多数载流子，PMOS 则以空穴为多数载流子，这直接影响了 K 常数，导致二者特性有所不同。NMOS 速度快于 PMOS，其导通电阻约为 PMOS 的一半；PMOS 抗噪性更强；在相同输出电流下，NMOS 的占位面积小于 PMOS。尽管 NMOS 因上述优势应用更为广泛，但在许多场景中，PMOS 的偏置特性也发挥着不可替代的作用。在模拟与数字微电子领域，二者常常相互配合，其中经典的 MOS 结构当属互补型 MOS（CMOS）。在 CMOS 结构中，当栅极电压 VG 为低电平时，NMOS 截止、PMOS 导通，形成从输出到电源 VCC 的低阻抗通路；当 VG 为高电平时，NMOS 导通、PMOS 截止，输出端与地形成低阻抗连接。这确保了输出引脚始终连接到稳定明确的电压，满足了数字系统的需求。当然，在设计时需要保证 NMOS 与 PMOS 对称工作，以实现的性能表现。

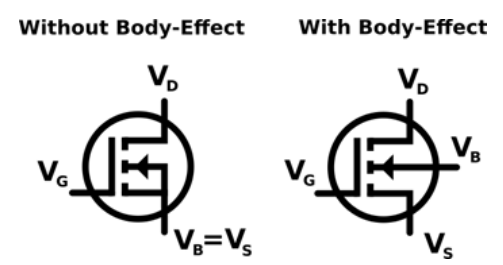

尽管晶体管的工作原理通常可通过栅、漏、源三极来描述，但 MOSFET 实际是四端器件，第四端称为体端（body），连接到晶体管的衬底。若体端与源极之间的电压非零，晶体管将产生体效应。这一效应会改变阈值电压 VT，虽然在某些特殊情况下可用于动态调整晶体管特性，但通常被视为不良影响，多见于体端未直接连接源极电压的情况。为简化分析，在一般的研究和设计中，所有方程均假设 VBS = 0V，即忽略体效应。

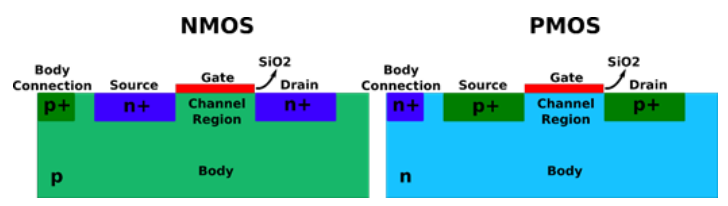

MOS 晶体管制造于硅晶圆之上，通过半导体掺杂与氧化层生长，以逐层方式构建 N 型、P 型及绝缘区域，再通过光刻与化学蚀刻工艺形成的几何形状。NMOS 与 PMOS 的横截面示意图展示了它们独特的结构。

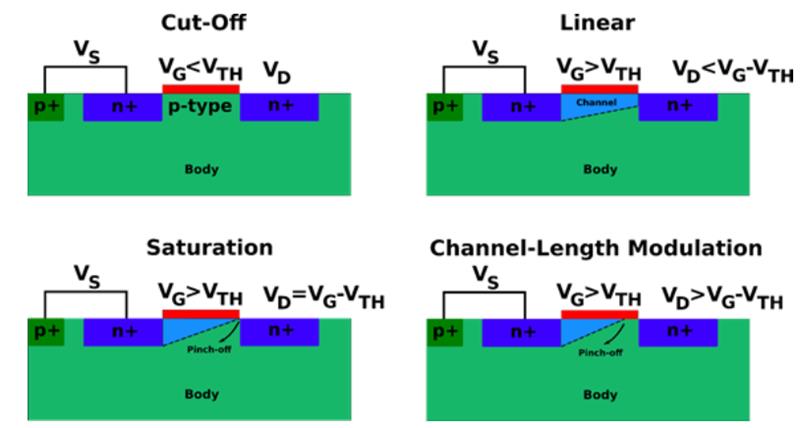

漏极与源极区域采用重掺杂，NMOS 为 N 型掺杂，PMOS 为 P 型掺杂，衬底则采用相反类型掺杂（NMOS 为 P 型衬底，PMOS 为 N 型衬底）。这种交替掺杂形成耗尽区，阻断漏源之间的电流，这就是截止区的物理本质。栅极连接到一层薄二氧化硅，将栅极与衬底绝缘。当栅极施加电压时，电场会将少数载流子吸引至二氧化硅层下方，这正是 MOSFET 中 “场效应晶体管（FET）” 的工作。当该区域积累足够电荷时，少数载流子转变为多数载流子，形成与漏源同类型的沟道。使沟道发生反型的栅源电压即为阈值电压 VTH，这也是 NMOS 需要正电压（吸引电子）、PMOS 需要负电压（吸引空穴）以形成沟道的原因。当 VDS 小于 VGS – VTH 时，固定 VGS 下的沟道呈现欧姆电阻特性（线性工作区）。当 VDS 超过该值后，漏极附近的电荷浓度归零，沟道出现 “夹断”，这一现象标志着饱和区与线性区的分界。随着 VDS 增加，夹断点移动导致沟道有效长度缩短，即前文所述的沟道长度调制效应。
