一文解析射频信号功率测量方法
出处:网络整理 发布于:2025-06-26 16:21:12
连续波信号的功率测量

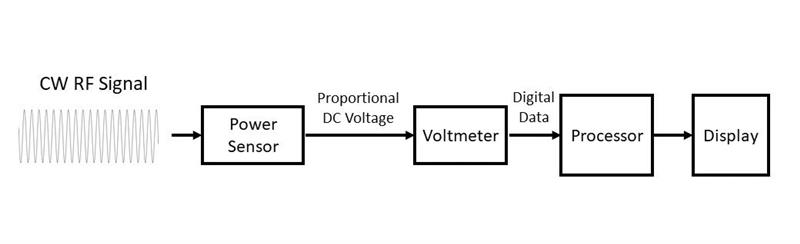

连续波(CW)信号是简单的射频信号,其功率测量也是基本的。测量时,通常使用射频功率计和功率传感器。功率传感器会将信号转换为直流电压,再通过电压表显示功率值。常见的传感器技术包括热敏电阻、热电偶和二极管检波器,每种技术都有其适用的频率范围和灵敏度。
脉冲信号的功率测量

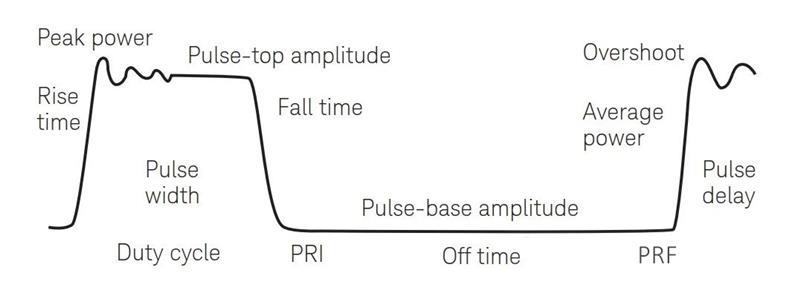

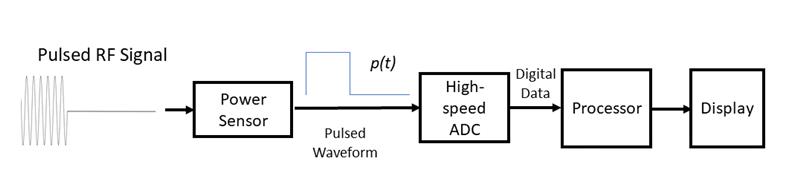

脉冲信号的功率测量比连续波信号更复杂,因为需要捕捉信号的动态变化。峰值功率计可以快速响应,测量脉冲信号的瞬时功率。传感器的输出是一个随时间变化的电压信号,通过ADC采集后,由处理器分析并显示。

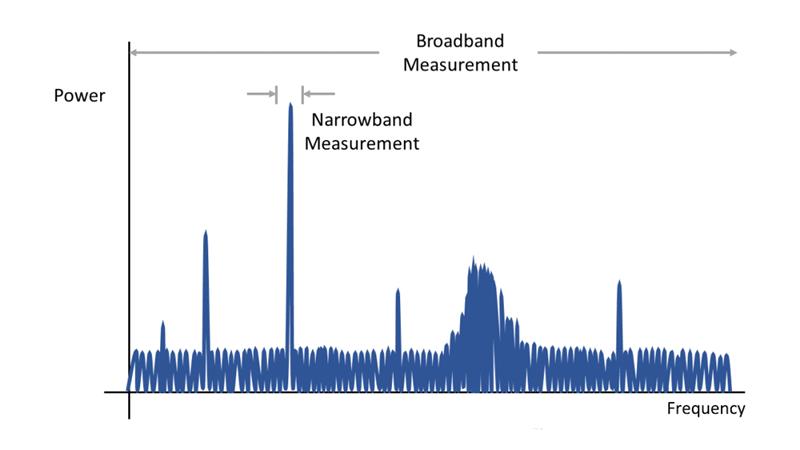

功率测量可以分为宽带和窄带两种方式,具体选择取决于测量需求。
宽带测量
宽带测量会捕获信号中的所有频率成分,包括谐波、噪声等。适用于需要全面了解信号功率的场景。
窄带测量

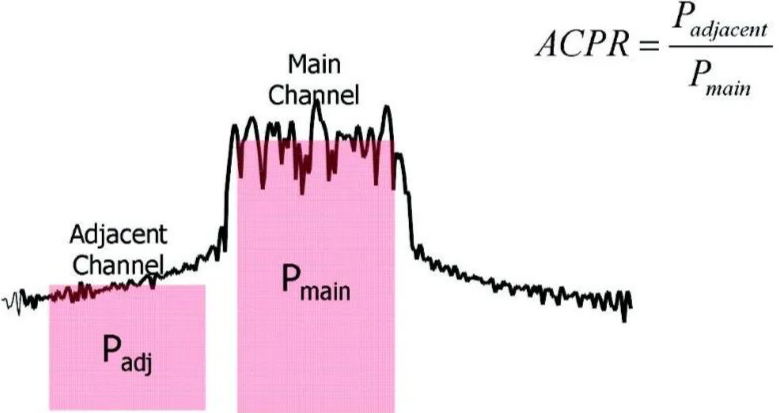

窄带测量专注于特定频段,忽略其他频率。例如,测量载波频率的功率或计算临道功率比(ACPR)。窄带测量能提高灵敏度,减少噪声干扰。
如何选择合适的测量方法?
如果需要测量信号的总功率,选择宽带测量。如果关注特定频率的功率或需要高灵敏度,选择窄带测量。
对于动态信号(如脉冲信号),需使用峰值功率计以捕捉瞬时功率。
总结
射频功率测量看似简单,实则需要注意传感器的性能指标和测量方式。无论是连续波信号、脉冲信号,还是宽带与窄带测量,选择合适的方法才能得到准确的结果。希望本文能帮助大家更好地理解射频功率测量的基本原理和应用场景。
