在电子元器件的世界里，BT151 是一款具有重要应用价值的管子。今天，我们将从多个方面对 BT151 进行详细介绍，包括它是什么管子、引脚图、CAD 模型、工作原理、可控硅参数、好坏检测方法、等效替代型号、使用方法以及相关的充电器详细电路图等内容。
　　一、BT151 是什么管子？
　　BT151 是一款采用 TO - 220 封装的 12A 中等功率 SCR（可控硅整流器）。它主要用于切换标准电源交流或直流负载，并能够驱动高直流信号。SCR 与晶体管类似，但具有锁存能力。也就是说，一旦触发，它便会保持导通状态，即便门极信号被移除也是如此。SCR 会一直保持导通，直到阳极 - 阴极电流降低至特定值（即保持电流）。由于 SCR 在许多方面与具有相似正向压降的二极管类似，因此也被称为可控整流器。以下是 BT151 的实物图。
　　二、BT151 引脚图
　　BT151 和二极管一样，在施加门极脉冲时导通。它具有 4 层半导体，结合成 NPNP 或 PNPN 两种结构之一。同时，它还具有标记为 J1、J2 和 J3 的三个连接点，以及阳极、阴极和栅极三个端子，具体如下：
　　阴极：阴极发射常规电流。
　　阳极：阳极接收常规电流。
　　门：控制阳极和阴极之间的电流流动。
　　三、BT151 工作原理

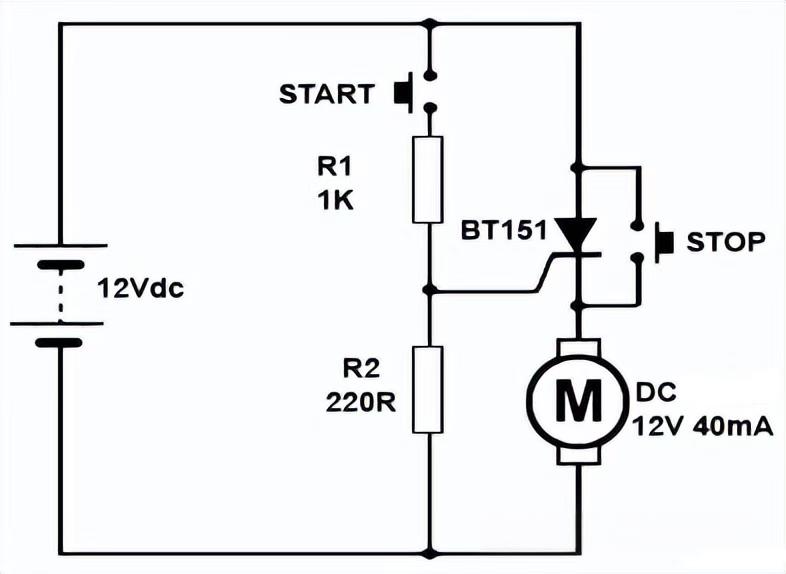

　　晶闸管能够切换低压低电流设备以及电源（线路）电压下的极大电流，并且可以调节交流或直流负载。BT151 SCR 在直流电路中的使用情况如下所示：
　　上图展示了晶闸管驱动直流负载（如小型直流电机）的简单示例。BT151 晶闸管将电机连接到 12V 直流电源，但在晶闸管导通之前，电机不会运行。这是通过短暂地关闭启动开关来实现的，启动开关会向晶闸管的栅极端子发送一个电流脉冲。一旦晶闸管接通，电动机就会运行，并且其电阻会直线下降。当启动开关回到常开状态时，没有门极电流，但晶闸管会继续导通。在直流电路中，电流会继续流动，电机也会继续驱动。此时，启动开关上的任何操作都无效，只有当电流低于晶闸管的保持电流阈值时，晶闸管才会关断。这可以通过短暂关闭停止开关来实现，此时晶闸管会短路。由于 SCR 电流现在小于保持电流值，电路电流会通过停止开关，晶闸管会立即关闭。与晶闸管串联的常闭开关也可用于停止电机，按下时，常闭开关会暂时停止流过晶闸管的电流，从而使晶闸管关闭。
　　四、BT151 可控硅参数
　　BT151 可控硅具有以下一系列参数特点：
　　双向阻断电压能力好：能够在正反向都有效阻断电压，确保电路的稳定性。
　　浪涌电流容量大：可以承受较大的浪涌电流冲击，保护电路免受瞬间大电流的损害。
　　热循环性能高：在不同的温度环境和热循环条件下，依然能保持良好的性能。
　　可靠性高：具备较高的稳定性和可靠性，减少故障发生的概率。
　　具体参数数值：峰值断态电压为 650V；标准通态电流为 7.5A；RMS 通态电流为 12A；栅极端子触发电流范围为 1mA – 15mA；额定浪涌电流为 132 Amp；栅极触发电流值为 15 mA；保持电流为 20 mA；重复峰值关断电流为 0.5 mA；反向重复电压为 500V；栅极触发电压值为 1.5 V；导通电压为 1.75 V；重复正向阻断电压为 500 V。
　　五、BT151 如何测好坏？
　　使用万用表是检测 BT151 好坏的简单方法，通过万用表可以验证 SCR 阴极和栅极端子之间二极管的状态。具体操作步骤如下：
　　首先，适当设置万用表，将选择开关定位到高阻力点。
　　然后，将 SCR 的阳极连接到万用表的 +ve 端子，当 SCR 的阴极连接到万用表的 -ve 端子时，会显示开路。
　　接下来，反转万用表设备上的连接，会显示相同的结果。
　　之后，将 SCR 的阳极和栅极端子连接到万用表的 +ve 端，在另一端，将阴极连接到万用表的 -ve 端子。此时，由于存在可控硅整流器，万用表读数会显示电阻降低。
　　，将 SCR 的栅极与万用表的阳极和阴极断开，万用表上的结果会显示读取较小的电阻，从而显示闭锁状态，表示 SCR 的保持电流从万用表电池中获取电源。
　　六、BT151 等效替代
　　等效替代型号：BT152、TYN208、2N6508 等型号可以作为 BT151 的等效替代。
　　备选方案：BT151 - 500L 触发设备、BT151 - 500L,127 触发装置也是不错的备选方案。
　　七、如何使用 BT151 可控硅？
　　BT151 可用作整流器，为各种电器提供脉冲直流电流。下图展示的是一个控制灯亮度的简单调光电路。
　　在这个电路中，10K 可变电阻和 1uF 电容充当 RC 时间延迟，用于控制负载看到一个 AC 半周期的多少。这样，SCR 就充当了高效的功率控制器。
　　八、BT151 充电器详细电路图
　　元器件清单
　　1 个 2N3668 / 2N2575 或类似的 SCR（晶闸管），400 V，12.5 A，TO3 封装 (SCR1)
　　1 个 BC548 或类似的 NPN 晶体管 (Q1)
　　4 个 1N4001 或类似的整流二极管（D1、D2、D3、D4）
　　1 个 22 Ω，5 瓦电阻器 (R1)
　　1 个 330 Ω 电阻 (R2)
　　1 个 820 Ω 电阻 (R3)
　　1 个 100 Ω 电位器 (R4)
　　1 个 100 Ω 电阻 (R5)
　　1 个 1 Ω，5 W 电阻 (R6)
　　1 个 2 安保险丝 (F1)
　　1 个 110/220 VAC 至 15 VAC 变压器 (T)，2 A 或更大

　　BT151 充电器详细电路图

　　这种简单的电池充电器使用 BT151 晶闸管（仅允许电流沿着一个方向流动），由于半波整流输入信号到达，从而实现了缓慢的电池充电。SCR 仅在触发信号到达 G 引脚或栅极时导通。触发信号来自变压器，通过电阻 R1 和二极管 D3。电阻 R3、R5 和电位器 R4 检测电池电压，并通过二极管 D4 和晶体管 Q1 反馈到晶闸管的栅极。当电池未充满电时，电位器 R4 箭头处的电压不足以使三极管 Q1 偏置，因此晶体管不导通，来自变压器的触发信号会通过电阻 R2 和二极管 D2 到达晶闸管栅极。当电池充满电时，晶体管 Q1 导通，会降低电阻器 R2 和二极管 D2 之间连接点的电压，这可以防止晶闸管导通并停止电流通过它。之后，一个小的保持电流会继续通过电阻 R1 和二极管 D1 为电池充电。
