在新能源汽车的发展进程中，DC - DC 转换器扮演着至关重要的角色。以下将详细介绍其在新能源汽车上的应用，包括作用、电路组成以及工作原理等方面。
　　DC - DC 转换器的作用

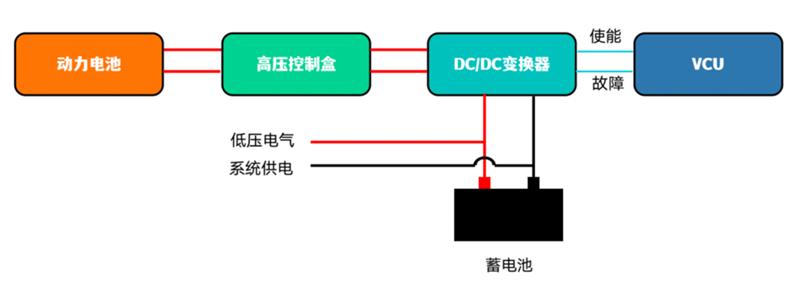

　　简单来说，新能源汽车上的 DC - DC 转换器是一个 “降压型电压变换器”。其主要作用是将动力电池的高压直流电，转换为整车低压电气系统所需的低压直流电。
　　在传统燃油车中，由发电机和 12V 蓄电池为大灯、车载娱乐系统、控制电脑、车窗、门锁、雨刷等低压用电器供电。而新能源汽车没有发动机，自然也就没有传统的发电机。它依靠高压动力电池（通常为 200V - 800V）作为动力来源，但车上的大部分用电器（如仪表盘、车灯、娱乐系统、控制器、车窗电机等）仍然沿用传统的 12V 低压系统，且两个电池之间的能量无法直接转换。

　　

　　因此，DC - DC 转换器成为解决这一问题的关键部件。它取代了传统燃油车上的发电机，成为新能源汽车低压电源的。
　　DC - DC 转换器的电路组成
　　新能源汽车上的 DC - DC 通常采用隔离型双向 / 单向 LLC 谐振变换器，但其基本原理与常见的开关电源相似，主要由以下几部分组成：

　

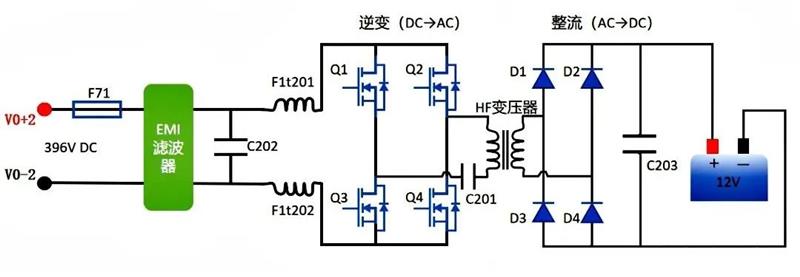

　　主功率电路
　　输入 EMI 滤波电路：其作用是平滑动力电池输入的高压直流电，减少电压波动和干扰，确保后续电路能稳定工作。
　　功率开关管：通常采用全桥或半桥结构，在高频开关（MOS 管 / IGBT）的控制下，将输入的直流电 “逆变” 成高频的交流方波脉冲，这是实现电能转换的环节。
　　高频变压器：一方面实现电气隔离，将高压侧和低压侧隔离开，保证安全和抗干扰；另一方面通过其匝数比进行初步的降压。
　　输出整流电路：将变压器次级产生的高频交流电重新整流成直流电，通常使用二极管整流技术（二极管）整流。
　　输出滤波电路：由电感 L 和电容 C 组成，将整流后的脉动直流电进行滤波处理，得到稳定、平滑的 12V 低压直流电。

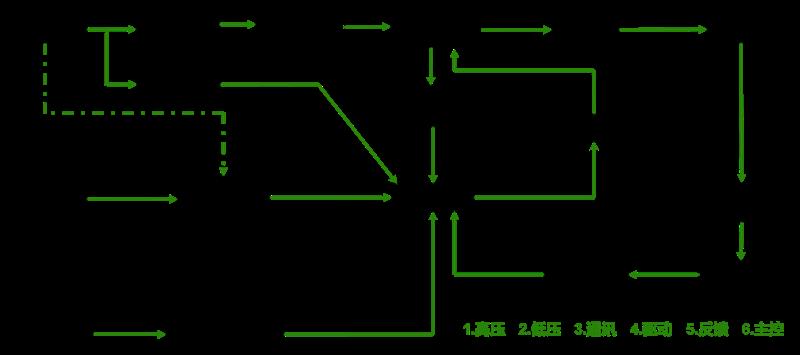

　　控制与驱动电路
　　主控电路：作为整个 DC - DC 的大脑，它采集输出电压和电流信号，与设定值进行比较，然后通过算法生成相应的 PWM（脉冲宽度调制）信号，动态调整开关管的导通和关断时间（占空比），以实现和稳定的输出电压。
　　驱动电路：将控制芯片产生的微弱 PWM 信号放大，以足够的功率和速度去驱动功率开关管的快速导通和关断。
　　采样与保护电路：实时监测输入电压、输出电压、输出电流、温度等参数。一旦出现过压、欠压、过流、过热、短路等故障，控制芯片会立即关闭 PWM 输出，保护 DC - DC 转换器和整车低压系统不受损坏。
　　DC - DC 转换器的工作原理
　　其工作原理可以概括为 “直流 — 高频交流 — 变压 — 直流” 四个步骤，具体如下：

　

　　逆变（DC—AC）
　　控制芯片产生四路 PWM 信号，驱动全桥电路的四个功率开关管（Q1, Q2, Q3, Q4）交替导通和关断。这样，就将高压动力电池输入的直流电（如 400V）转换成了一个高频的交流方波电（频率通常为上千赫兹）。
　　变压与隔离
　　这个高频交流方波被送入 LLC 谐振腔，通过谐振作用，使开关管在零电压条件下导通，极大降低了开关损耗，提高了效率。高频交流方波通过高频变压器，根据变压器的匝数比被降低到所需的电压水平。同时，变压器实现了高压侧与低压侧的电气隔离，保证了安全。
　　整流（AC—DC）
　　变压器次级输出的低压交流电，经过输出整流电路（通常是同步整流 MOSFET）被重新转换成脉动的直流电。同步整流技术用低内阻的 MOSFET 代替二极管，进一步减少了导通损耗。
　　滤波与输出
　　脉动的直流电经过输出端的 LC 滤波器 （由电感和电容组成）后，变得平滑稳定，成为可供低压负载使用的 12V 直流电。
　　闭环反馈控制
　　这是一个持续不断的过程。控制芯片通过采样电阻实时监测输出电压，将采样值与内部设定的基准值（如 12V）进行比较。如果输出电压由于负载增加而降低，控制器就会增加 PWM 波的占空比（即开关管导通时间变长），让更多能量从高压侧传递到低压侧，从而使输出电压回升到 12V。反之，如果负载减轻导致电压升高，控制器就减小占空比。通过这种负反馈闭环控制，无论低压用电器的功率如何变化（如同时开启大灯和空调），DC - DC 都能提供一个极其稳定的 12V 电压。
