在电子元件的领域中，三极管是一种极为重要且常见的基础元件。今天，我们将聚焦于 A1015 三极管，从多个方面对其进行详细的介绍，帮助大家全面了解这一三极管。

一、A1015 是什么三极管

A1015 是一款低成本且性能优良的 PNP 晶体管。它主要被设计用于音频放大器或音频放大级，具有广泛的应用场景。该晶体管的集电极到发射极电压为 50V，这使得它能够轻松应用于在 50V 以下工作的电路中。作为常用的 PNP 小信号晶体管，A1015 不仅可用于放大低信号，还能充当开关器件。当需要增强小信号，例如电压不足，并且仅使用毫安级电流时，A1015 就派上了用场。为了获得良好的性能，建议在 40V DC 下工作的电路中使用该晶体管。其集电极耗散为 400mW，直流电流增益为 400，这些特性使其成为小型音频放大的理想器件，同时它还能处理 150mA 的负载，可作为开关使用。

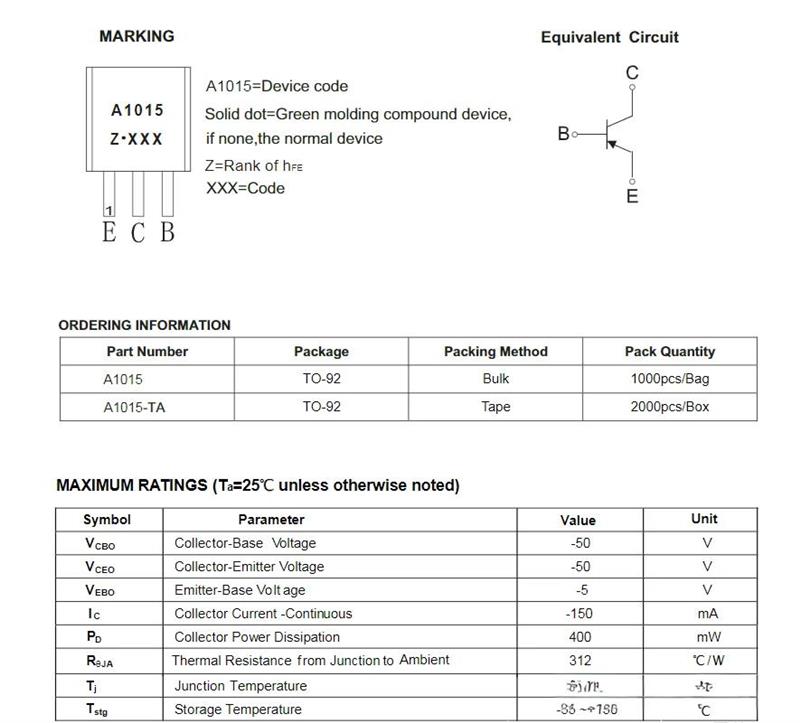

二、A1015 三极管引脚图和参数

A1015 三极管的引脚图是我们了解其工作原理和进行电路设计的重要依据。下面为大家详细介绍其参数：

• 晶体管类型：PNP
• 封装形式：采用 TO - 92 封装
• 功耗：0.4W
• 频率：小于 1dB
• 电压（Vceo）：50v
• 电流（Ic）：150mA
• 外壳材料：模压塑料
• 集电极的耗散：400mW
• DC 增益：400
• CE & CB 的击穿电压：50v DC
• EB 的饱和电压：1.1v DC
• CE 的饱和电压：0.3v DC
• VEB：1.45Vdc
• 工作和储存温度范围：从 - 55℃ 到 + 150℃
• VCE： - 50 V
• VCB： - 50 V
• VEB： - 5 V
• 集电极电流 (CC)：0.15 A
• 过渡频率：80 MHz
• 噪声系数：1 dB

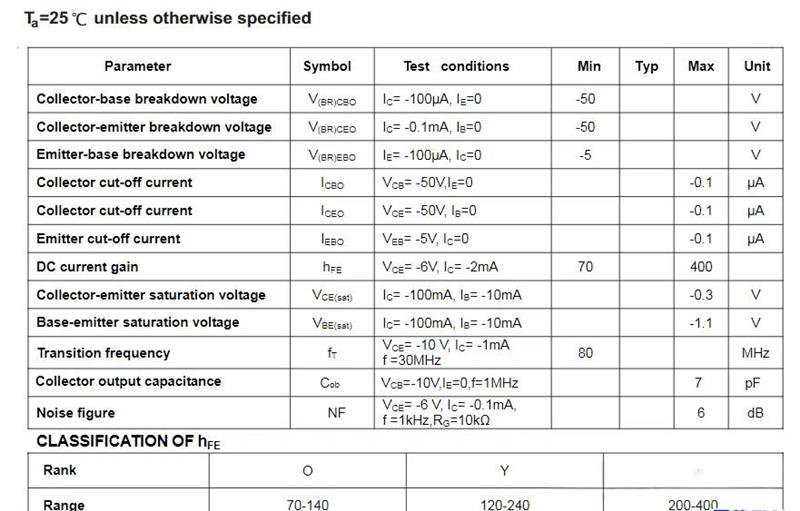

三、A1015 参数详解

这些参数对于我们理解 A1015 三极管的性能和应用范围至关重要。例如，集电极到发射极电压 50V 决定了其适用的电路电压范围；DC 增益 400 表明了其在信号放大方面的能力；工作和储存温度范围则限制了其使用的环境条件。在实际应用中，我们需要根据具体的电路需求，合理选择三极管，并确保其参数满足电路的要求。

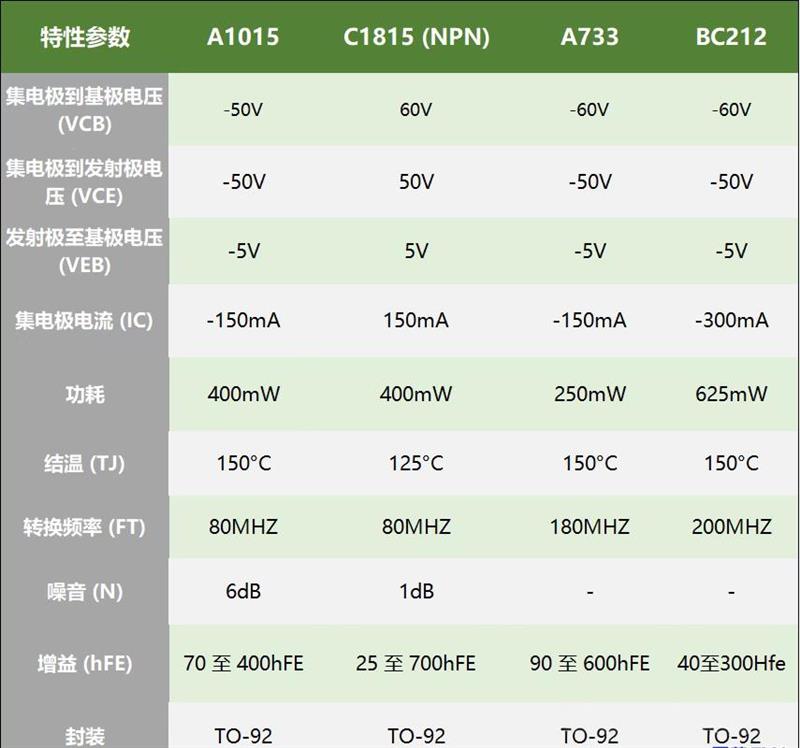

四、A1015 和什么管能通用

A1015 的等效型号众多，包括 SA495、2SA564A、2SA675、2SA561、NTE290A、2SA850、BC257、BC307、BC557、2SA999、2SA705、BC558、2SA781、BC559、BC212、2SA573、2N3494、KTA1015 和 KT301 等。其 SMD 型号为 LT1 - BA 、 2SA1015 、 SOT23 SMD，补充型号是 2SC2383。在进行 A1015 晶体管的等效和替代过程中，我们需要仔细交叉验证电气值，因为列表中的某些晶体管可能具有更高的电压和电流值。为了便于更换，我们可以通过比较各晶体管的电气特性来选择合适的替代型号。

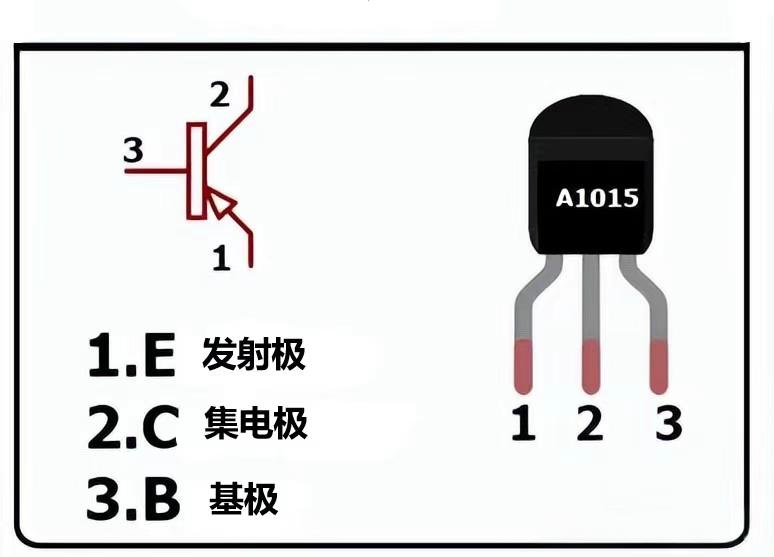

五、A1015 引脚图及功能

在 A1015 PNP 晶体管中，“N” 层代表基极端子，而两个 “P” 端子分别表示发射极和集电极端子。由于它是 BJT，基极端子相对于发射极端子总是负的。在 PNP 晶体管中，主要通过空穴和电子等主要和次要电荷载流子进行传导，其中大多数电荷载流子通常是空穴。当在基极端子提供负电压时，A1015 就会被偏置，电流将从发射极端子流向集电极。A1015 晶体管的工作原理类似于电流控制装置，基极端的小电流可以控制其余两个端子的大电流。该晶体管根据直流增益分为 4 组，分别为 O、Y、G 和 L，对应的直流增益分别为 O - 140、Y - 240、G - 400 和 L - 700。我们可以使用公式 “增益 (hfe) = IC / IB” 来计算电流增益，其中集电极电流为 “IC”，基极电流为电路的 “IB”。A1015 主要用于音频放大，可作为大多数音频设备（如门铃、mp3 播放器、收音机等）输出端的小型音频放大器来驱动扬声器。当用作开关时，它可以驱动电子电路中的继电器、LED、大功率晶体管、IC 和其他组件。

六、A1015 三极管用途

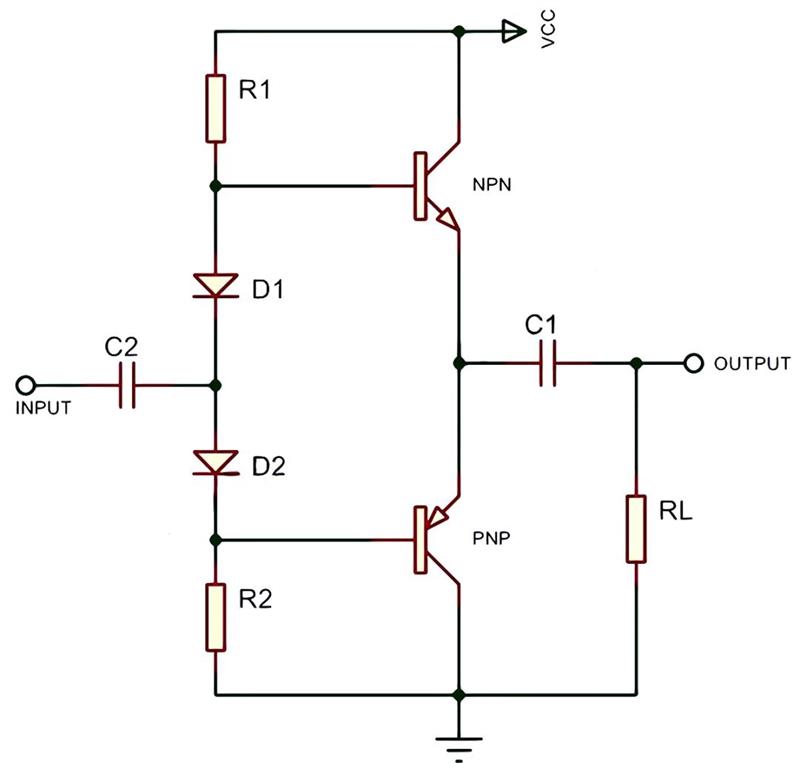

1. A1015 晶体管放大器：使用 A1015 和 C1815 晶体管组成的推挽式 AB 类放大电路，能够对音频信号进行有效放大。当音频信号到达电路时，输入电容用于旁路，信号经过两个晶体管后，A1015 和 C1815 的推挽操作使信号得到显著放大。




2. 水位指示电路：基于 3 个 A1015 PNP 晶体管开关的水位指示器电路，当电极探针通过水向其基极提供电流时，每个晶体管都会打开以驱动相应的 LED。通过创建不同的水位级别（如低、中和满），我们可以实现对水箱水位的实时监测。




3. LED 闪光灯电路：使用 2SA1015 的 LED 闪光灯电路，电容 C1 和 R1 用作频率发生器，Q1 晶体管用作 Q2 的开关，Q2 用于增加电流。通过电容 C1 的充放电过程，实现 LED 的闪烁效果。




4. A1015 三极管其他用途：A1015 三极管还可用于驱动级放大器动作、PNP 的切换、自动对焦放大器、达林顿对以及电压和功率的放大等。当 A1015 晶体管与 NPN 类型集成在一起时，会形成理想的键合，电流开始从 PNP 和 NPN 等晶体管的两个面上流动。

综上所述，A1015 三极管凭借其独特的性能和广泛的应用场景，在电子电路设计中具有重要的地位。我们只有深入了解其原理、参数和应用，才能在实际设计中合理选择和使用该三极管，从而实现电路的性能。
