在当今电动汽车产业蓬勃发展的背景下，动力电池系统作为电动汽车的组成部分，其高压电气设计的合理性与安全性至关重要。相信大家对动力电池管理系统（BMS）、电池热管理系统（BTMS）、动力电池的使用与维护、动力电池管理系统（BMS）开发流程以及动力电池管理系统状态计算功能等方面已经有了一定的了解。今天，我们将进一步深入探讨动力电池系统高压电气设计的各项要求，希望能为相关领域的从业者和爱好者提供有价值的参考。

1. 高压电气设计通用要求

高压电气系统的选型和设计开发是一个复杂的过程，需要综合考虑系统电压、电流等级以及应用环境等诸多因素，如车载工况、温度、湿度、海拔和电磁干扰等。同时，电池包内部电气布置的设计必须严格符合相关技术标准要求，以确保整个动力电池系统的稳定性和可靠性。

2. 绝缘和耐压

在动力电池系统的全生命周期内，高压电气系统的输出端（正极和负极）与电池箱体之间的绝缘阻抗要求大于 2.5MΩ，或者满足《电动汽车 安全要求 第 3 部分：人员触电防护》（GB/T 18384.3—2015）规定的高压电气回路绝缘阻抗要求。这是因为良好的绝缘性能是防止人员触电和电气故障的关键。

此外，动力电池系统的绝缘防护设计还需要充分考虑密封性能。水或者水蒸气进入电池系统内部，会使系统内部的高压带电部分与壳体通过阻值较低的水相连接，从而导致高压绝缘失效。因此，在设计过程中要采取有效的密封措施，防止水分侵入。

同时，高压电气系统必须具备绝缘失效检测功能，这一功能通常通过电池管理系统（BMS）来实现。BMS 能够实时监测高压电气系统的绝缘状态，一旦发现绝缘阻抗低于规定值，及时发出警报，以便采取相应的措施。

高压电气系统的输出端（正极和负极）与电池箱体之间的耐电压强度也应满足《电动汽车 安全要求 第 3 部分：人员触电防护》（GB/T18384.3—2015）规定的相关要求。这可以确保在高压环境下，系统能够承受一定的电压冲击而不发生击穿现象。

3. 直接接触防护

直接接触防护主要包括电气绝缘和屏护防护要求。除了满足上述绝缘防护要求之外，高压电气系统的带电部件还应具有可靠的屏护防护。这可以通过采用保护盖、防护栏、金属网板等装置来实现，以防止人员直接接触带电部件。

这些防护装置必须牢固可靠，并具有一定的耐机械冲击能力。在不使用工具或无意识的情况下，它们不能被轻易打开、分离或移开，以确保人员的安全。其中，带电部件在任何情况下都应由至少能提供《外壳防护等级（IP 代码）》（GB4208—2017）中 IPXXD 防护等级的箱体来防护。同时规定，在打开电池箱体上盖后，应具有 IPXXB 防护等级，以进一步提高防护的安全性。

4. 间接接触防护

间接接触防护主要包括等电位、电气间隙和爬电距离要求。动力电池系统应通过绝缘的方法来防止与高压电气系统中外露的可导电部件的间接接触。所有电气部件的设计和安装应避免相互摩擦，以防止绝缘失效。

尤其是高压线缆的布置需要充分考虑安全间隙，并进行必要的固定和绝缘防护。在行车过程中，要避免高压线缆与可导电部件发生摩擦，以免损坏绝缘层，导致电气故障。

电池箱体必须与车辆的地（车身）实现等电位联结，连接阻抗应不超过 0.1Ω。电池包上的所有可接触的导电金属部件，如模组金属端板侧板、电池箱体金属上盖、金属支架、水冷板等，都必须与电池箱体实现等电位联结。对于等电位联结所用的导体，如接地线等，要求其颜色为黑色，以便在维修和拆卸时能够方便辨认。同时，等电位联结的螺栓或线束还需满足一定截面积的要求，一般要求等电位联结的导线或螺栓其截面积总和需大于等于电池系统中高压导线截面积，以确保等电位联结的有效性。

动力电池系统应满足《低压系统内设备的绝缘配合第 1 部分：原理、要求和试验》（GB/T16935.1—2008）中电气间隙和爬电距离相关要求，尤其是电池模组需要重点关注。合理的电气间隙和爬电距离可以防止电气击穿和漏电现象的发生，保证系统的安全性。

5. 预充电回路保护

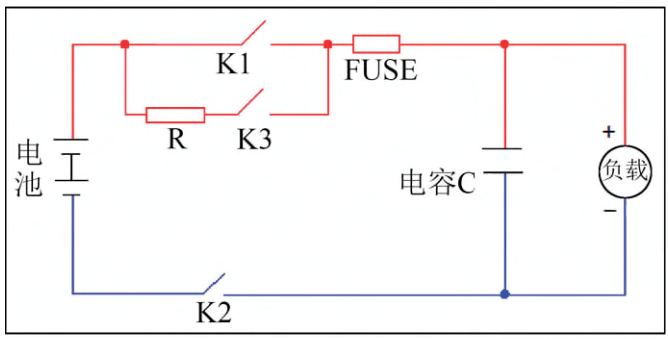

由于整车端高压电气系统中存在大量的容性负载，直接接通高压主回路可能会产生高压电冲击。为了避免接通瞬间的大电流冲击对系统造成损坏，高压电气系统需具有预充电功能。

通常，要求预充电时间不超过 1000ms，并且在短时间内的频繁上下电不能出现预充电阻过热损坏的现象。在预充电过程中，系统应能对整车端高压回路的绝缘、短路状态进行判断和失效保护，以确保预充电过程的安全可靠。

6. 余能泄放保护

由于整车端高压电气系统中存在大量的容性负载，断开高压主回路之后仍存在较高的电压和残余电能。为了避免这些残余电能可能带来的危害，在高压回路切断后应采用余能泄放的方法，保证动力电池系统端电压不超过 DC60V。

通常要求整车高压电气系统具有主动能量泄放电路，能够在高压回路切断后迅速将残余电能泄放掉，以确保人员和设备的安全。

7. 过电流 / 短路保护

高压电气系统中的所有零部件都必须满足典型使用工况的动力负载要求，并且具备一定的过电流能力。在规定的行驶工况条件下，不能出现过热导致高压部件绝缘层融化、烧蚀或者冒烟的情况。

同时，应合理地控制过电流时间，防止整个动力系统因为长时间过载而发生过热起火事件。当高压电气系统中发生瞬时大电流或者短路时，要求系统能自动切断高压回路，以确保高压电附件设备不被损坏，避免发生电池的热失控，保证驾乘人员的安全。高压电气系统设计可以设置过载或短路的保护部件，例如设置熔断器等，以实现过电流 / 短路保护功能。

8. 高压电电磁兼容性

高压线束布置和接插件选型应充分考虑电磁兼容需求。在高压线束设计时，主回路动力线缆与信号线尽量采用隔离或分开布线，以减少电磁干扰。

电池包外部连接用高压线束、高压插接件选型要求接地和屏蔽隔离，以降低电磁辐射对周围电子设备的影响，保证整个电气系统的电磁兼容性。

9. 高压电气功能安全

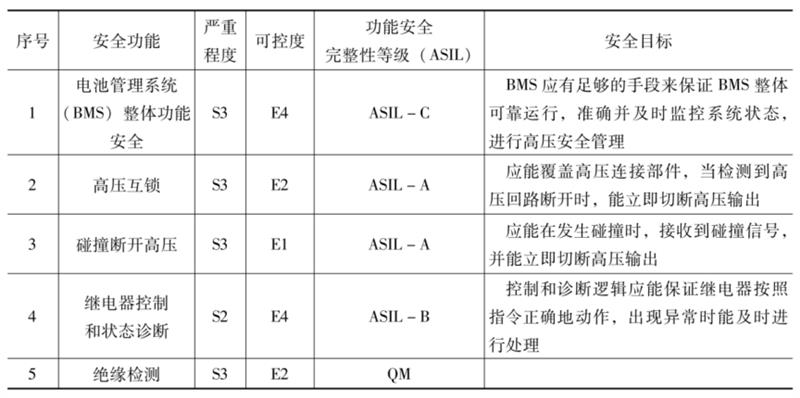

依据 ISO26262《道路车辆功能安全标准》对高压电气系统功能进行危害分析与风险评估，对应的汽车功能安全完整性等级和安全目标如下表所示。通过对高压电气系统进行功能安全设计，可以有效降低系统故障发生的概率，提高系统的安全性和可靠性。

综上所述，动力电池系统高压电气设计涉及多个方面的要求，需要综合考虑各个因素，严格按照相关标准和规范进行设计，以确保动力电池系统的安全性、可靠性和稳定性，为电动汽车的发展提供有力的支持。
