在电子电路的世界里,RC 充放电是一个基础且关键的现象。R 代表 Resistor(电阻),C 代表 Capacitor(电容),将它们连接在一起便构成了简单的 RC 电路。这个看似简单的电路,却蕴含着许多奇妙之处,接下来让我们深入探索一番。

图为一个典型的 RC 电路(如图 1 所示,图片来自维基百科)。当电源通过电阻 R 向电容 C 充电时,电容 C 两端的电压会呈现出特定的变化规律。我们可以运用基尔霍夫电路定律建立一个微分方程,通过求解该微分方程,就能得到电容 C 在充电时的电压变化情况,它是关于时间 t 的函数。

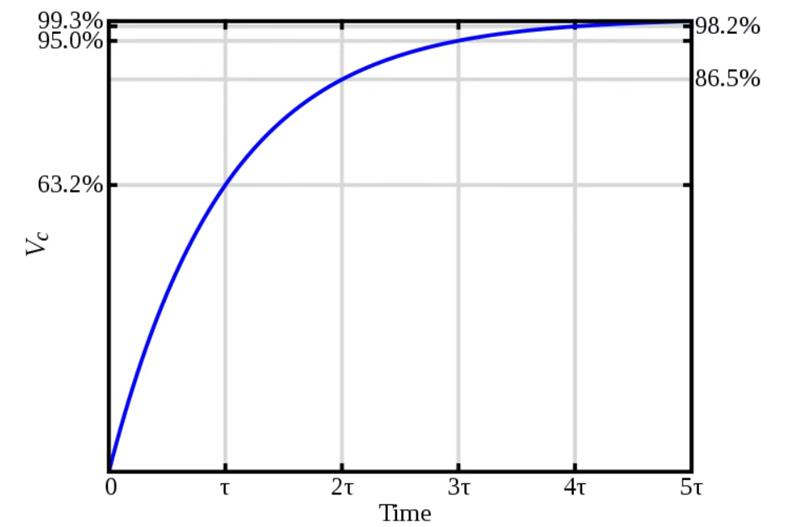

有了公式,我们便可以绘制出其曲线(如图 2 所示)。在这个图形中,y 轴表示电容电压 V_C,x 轴表示时间 t。而 x 轴上标的希腊字母 τ, 2τ... 以及与之对应的 y 轴上标的 63.2%, 86.5%... 有着特殊的含义。
实际上,τ = RC,它是电阻的阻值 R 和电容的容值 C 的乘积。在这个公式里,R 的单位取欧姆,C 的单位取法拉,τ 被称为 RC 时间常数,单位为秒。通过观察公式我们可以发现,当公式右边的时间 t 正好等于 RC 时,电容电压 V_C = V (1 - e^(-1)),其中 e 是自然对数的底,约为 2.71828。经过计算可得 V_C = 63.2% V,也就是说当充电时间正好是 R * C 秒时,电容两端的电压约等于充电电压 V 的 63.2%。例如,若用 5V 的电压给电容充电,此时电容电压就是 63.2% * 5V = 3.16V。用同样的方法可以计算出其他的坐标点,具体如下表 1 所示。

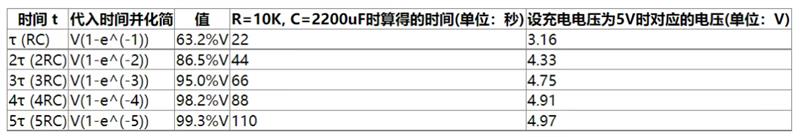

表 1 RC 曲线坐标点计算

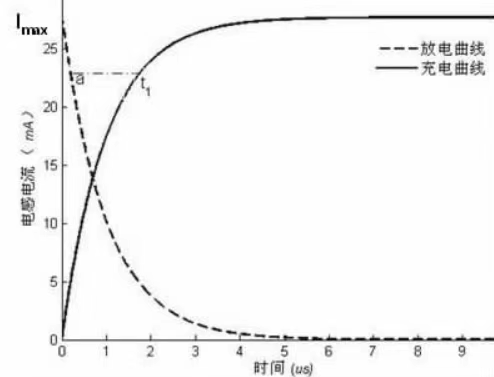

接下来,我们来理解充放电过程中曲线斜率的含义。当电源通过电阻给电容充电时,由于一开始电容两端的电压为 0,所以电源电压都加在电阻上,此时电流较大,充电速度较快。随着电容两端电压的上升,电阻两端的电压下降,电流也随之减小,充电速度变慢。充电速度与电阻和电容的大小密切相关,电阻 R 越大,充电越慢;电容 C 越大,充电也越慢。衡量充电速度的常数 τ = RC。
当电容 C 通过电阻 R 放电时,由于电容刚开始放电时电压为 E,放电电流 I = E / R,该电流较大,所以放电速度很快。随着电容不断放电,电容的电压下降,电流也迅速减小。电容的放电速度同样与 RC 有关,R 的阻值越大,放电速度越慢;电容越大,放电速度也越慢。

RC 充放电现象在电子电路中有着广泛的应用,比如在信号滤波、定时电路等方面都发挥着重要作用。深入理解 RC 充放电的原理和特性,对于电子工程师和电子爱好者来说都至关重要。
