在电机工程领域，电位器（Potentiometers，常简称为 pots）是一种基本且关键的组件。它作为控制和测量电讯号的重要工具，于电路与实体世界的交互中提供了动态接口，广泛应用于从音讯系统到机器人技术等众多领域。本文将从电位器的基本原理、构造和内部工作原理入手，深入探讨市售的各类型电位器，以及电位器、变阻器、编码器的区别，同时阐述关键设计注意事项和规格。

电位器基本知识

电位器是基于电阻的组件，具备机械调节机制，可手动调整电阻值。与固定电阻不同，电位器可作为可变电阻使用。它作为分压器，既能调节电路内的电压输出，又能测量电位。其工作时，滑针沿着电阻式元件调整位置，从而产生连续、可变的电压输出讯号。由于电位器是被动元件，无需电源或额外电路即可运作。

物体的电阻值与其长度成正比，电位器正是利用这一原理实现可调式输出。它通过改变滑动触点沿均匀电阻式元件的线性或旋转位置，改变电流流动路径。输入电压施加在整个电阻式元件上，输出电压则由固定电阻式元件与滑动或旋转触点之间的电位降获得。可移动触点的位置决定了施加到电路的输入电压大小。不过，电位器通常不直接控制超过 1W 的功率，因为元件本身耗散输入功率会产生过多热量。它主要用于调整其他组件使用的类比讯号以调节功率，如基本调光器利用电位器控制三端双向可控矽开关元件（TRIAC）来改变灯光亮度。

电位器类型

电位器主要分为类比和数位两种形式，本文着重介绍类比电位器。类比电位器又可分为线性和旋转形式。旋转电位器通过连接到滑针元件的旋钮和轴实现角动作，滑针沿电阻式元件滑动改变电阻值和输出。此外，还有无轴的微调电位器，使用螺丝起子等工具移动滑针。线性电位器则采用滑动机制，以线性动作与电阻式元件接触，改变电阻值和输出。

相较于类比电位器，数位或电子电位器以数位讯号控制输出，无机械运动。

电位器、变阻器、编码器的区别

• 电位器与变阻器：电位器是三端子元件，主要用于控制电压；变阻器是二端子元件，用于控制电流。不过，电位器可让其中一个端子不连接当作变阻器使用。变阻器通常具有高功率和绕线结构，用于高电流应用，控制灯具和马达等装置的流入电流，其规格依据功率处理能力而非电阻值。

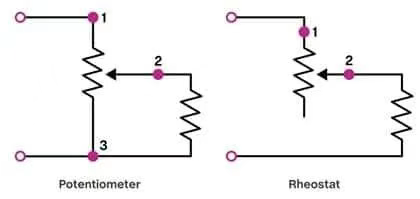

  图 3：电位器和变阻器电路图。(图片CUI Devices)
• 电位器与旋转编码器：
  • 工作原理：电位器主要是类比元件，依靠轴旋转时电阻变化指示位置或调整电压；旋转编码器是数位元件，使用二进位逻辑将轴的角位置或动作编码并以数位讯号传输，采用电容式、光学或磁感测技术。
  • 设置复杂性：电位器设置和连接简单，易整合到电路；旋转编码器需额外电路处理和解译数位输出讯号。
  • 输入范围和解析度：电位器具有类比特性，可实现无限可变输入，提供平滑连续值和非线性分压；旋转编码器可连续旋转，以数位格式提供精准位置或动作资讯，适用于精准马达控制或位置准确度要求高的应用。
  • 应用注意事项：电位器用于类比控制应用，如音讯系统音量调节；旋转编码器在工业、自动化和机器人应用中受青睐，用于精准角度量测的马达控制系统。

电位器锥度

电位器锥度指电枢旋转或滑针滑动时电阻值的变化方式，主要有线性和对数（音讯锥度）两种类型。线性锥度电位器中，电枢位置和电阻值呈线性关系，在整个动作范围内提供均匀电阻变化；对数锥度电位器提供非线性响应，模拟人耳对声音的对数灵敏度，常用于音讯元件的音量控制。此外，还有反对数电位器用于逆时针方向控制的音讯。

其他主要规格

选择电位器时，还需考虑以下关键参数：

• 电阻值：跨整个电阻式元件两端的电阻值。
• 额定功率：电位器可处理的功率，防止过热或故障。
• 解析度：电阻增量变化的准确度，通常以总电阻百分比表示。
• 滑动杂讯：电位器内部接触零件移动产生的电子杂讯，会干扰讯号。
• 温度系数：指示电阻值随工作温度的变化情况，低温度系数的电位器在不同热条件下性能更稳定。
• 机械寿命：电位器保持效能规格可承受的预期循环次数。
