在电子电路设计与分析中，金属 - 氧化物 - 半导体场效应晶体管（MOS 管）是一种极为重要的电子元件。准确识别 MOS 管的符号和箭头所代表的含义，对于理解电路的工作原理和进行有效的电路设计至关重要。本文将详细解析结型场效应晶体管（JFET）和 MOS 场效应晶体管（MOSFET）中电流箭头的含义，以及如何通过相关符号特征来区分不同类型的 MOS 管。
在 MOS 管的符号表示中，箭头的方向具有特定的含义，并且会根据是否画出体（body）而有所不同。
未画出体（body）的情况：当符号中没有画出体时，箭头位于源极（S）上，其方向表示电流的方向。这是因为在这种情况下，我们主要关注的是电流在源极和其他电极之间的流动方向，箭头直观地指示了电流的走向，帮助我们理解电路中电流的传输路径。
图 1. 未画出体时箭头指示电流方向画出体（body）的情况：如果符号中画出了体，箭头则位于衬底上，此时箭头方向表示 P - N 结的方向。P - N 结是半导体器件中的重要结构，其方向决定了器件的电学特性，如电流的导通和截止等。通过箭头指示 P - N 结方向，我们可以更清晰地了解 MOS 管内部的电学结构和工作原理。
在 MOS 管的符号中，栅极（G）的位置也是区分 N 通道和 P 通道 MOS 管的重要依据。一般来说，栅极 G 要么居于中间，要么靠近源极 S。当我们观察 MOS 管符号时，如果栅极靠近源极，并且结合箭头方向等其他特征，就可以判断该 MOS 管是 N 通道还是 P 通道。对于 N 通道 MOS 管，其电流方向和 P - N 结方向等特征与 P 通道 MOS 管有所不同。例如，在未画出体的情况下，N 通道 MOS 管源极上的箭头方向通常是指向源极内部；而 P 通道 MOS 管源极上的箭头方向则是指向源极外部。通过综合考虑栅极位置和箭头方向等因素，我们能够准确地区分不同类型的 MOS 管。
增强型 MOSFET 是 MOSFET 的一种重要类型。与耗尽型 MOSFET 不同，增强型 MOSFET 在没有栅极电压时，沟道是不导通的。只有当在栅极上施加一定的电压时，才会在源极和漏极之间形成导电沟道，从而使电流能够通过。增强型 MOSFET 具有许多优点，如输入阻抗高、功耗低等，因此在数字电路和模拟电路中都有广泛的应用。在符号表示上，增强型 MOSFET 也有其特定的特征，与其他类型的 MOS 管相区别。通过识别这些符号特征，我们可以在电路中准确地找到增强型 MOSFET，并理解其在电路中的作用。

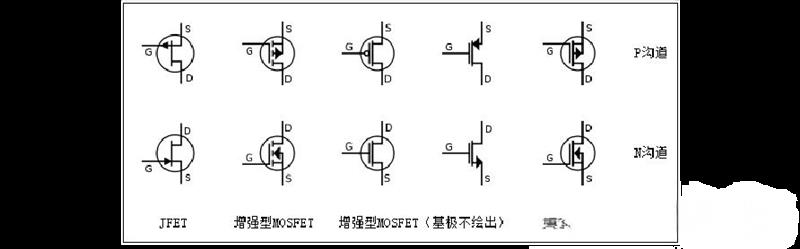

JFET 和 MOSFET 是场效应晶体管的两种主要类型，它们在结构和工作原理上有所不同。
JFET：JFET 分为 N 通道和 P 通道两种类型。在符号表示上，N 通道 JFET 和 P 通道 JFET 也有明显的区别。通过观察符号中的箭头方向和其他特征，我们可以区分出 N 通道 JFET 和 P 通道 JFET。例如，N 通道 JFET 的箭头方向通常是指向栅极，而 P 通道 JFET 的箭头方向则是背离栅极
增强型 MOSFET：同样，增强型 MOSFET 也分为 N 通道和 P 通道。在识别时，我们需要结合前面提到的栅极位置、箭头方向等特征来准确区分。例如，N 通道增强型 MOSFET 在未画出体时，源极上的箭头指向源极内部，并且栅极位置和其他符号特征也与 P 通道增强型 MOSFET 不同。
