在电子系统的复杂海洋中，电源噪声如同隐匿的暗礁，悄无声息地威胁着系统的稳定运行。从精密的消费电子产品到庞大的工业控制系统，电源噪声的影响无处不在。本文将深入剖析电源噪声的本质、危害，并结合实际电路模型探讨应对策略，为电子系统的可靠设计筑牢根基。
　　电源噪声的本质与来源
　　电源噪声的物理本质
　　电源噪声表现为电源电压或电流的非理想波动，涵盖纹波、尖峰脉冲和随机噪声等多种形式。纹波通常是周期性的低频波动，源于电源转换过程中的能量存储与释放特性；尖峰脉冲则是瞬态的高频干扰，由电路中的快速开关动作或负载突变引发；随机噪声具有宽带频谱特性，与电子元件的热运动、半导体器件的固有特性相关。这些噪声会使电源偏离理想的稳定输出，给依赖稳定电源的电子电路带来挑战。
　　电路模型中的噪声来源
　　电源噪声的产生涉及多个环节：
　　1. 电源：尽管标称输出稳定的电压，但实际中，电源内部的滤波不足、线性调整器的固有噪声或开关电源的脉冲宽度调制（PWM）机制，都会导致输出电压存在基础纹波。这些纹波是电源噪声的初始源头，为后续噪声的传播和放大埋下隐患。
　　2. 电压调节模块（VRM）：VRM 在动态调整输出电压以匹配负载需求时，开关管的高频导通与关断操作会产生显著的电流变化率（di/dt）。这种快速的电流变化会在电路的寄生电感（如 PCB 走线电感、元件引脚电感）上感应出电压尖峰（ΔV = L×di/dt），形成高频噪声。这些噪声不仅会影响本模块的输出，还会通过电源网络耦合到其他电路部分。
　　3. 封装与互连寄生：电路中的 BGA 焊球、芯片凸点以及 PCB 走线存在寄生电感和寄生电容。这些寄生参数会与其他电路元件发生谐振，将低频纹波和高频尖峰噪声耦合、放大，产生宽频谱的噪声干扰，覆盖电子系统中不同频率敏感电路的工作频段。
　　电源噪声的危害
　　信号完整性破坏
　　在高速数字电路中，电源噪声会严重影响信号完整性。当噪声幅值超过一定阈值（通常仅几毫伏到几十毫伏），高速串行链路（如 DDR 内存接口）的眼图会明显劣化。眼图的 “眼睛” 张开度（眼高）降低，意味着信号的噪声容限减小，更容易受到干扰而发生误判；眼图的水平宽度（眼宽）缩窄，反映信号的定时裕量不足，增加了数据采样错误的概率。终导致误码率急剧上升，破坏数据传输的准确性，使系统无法正确处理和传输信息。
　　器件寿命与可靠性降低
　　长期暴露在电源噪声环境中，电子器件的可靠性和寿命会受到严重侵蚀。功率器件（如 VRM 中的 MOSFET）在噪声引起的电流波动下，会产生频繁的热循环。热循环导致器件的温度不断变化，引起材料的热应力疲劳，加速器件老化和损坏。对于电容等无源元件，电源噪声中的高频成分会增加其等效串联电阻（ESR）的损耗，使电容发热加剧，寿命缩短。
　　电源噪声的应对策略
　　寄生参数管控
　　优化 BGA 焊球布局，减小焊球间距，降低寄生电感。采用低 ESR 和低 ESL 的封装材料，可有效减少寄生参数对噪声的放大作用。通过的电磁仿真和实际测试，调整封装结构和互连设计，使寄生电感和寄生电容的影响化，从物理层面阻断噪声的传播路径。
　　本地退耦网络
　　在每个芯片引脚或关键电路节点附近布置本地退耦电容，构建 “电荷库”。这些电容在负载需要瞬间大电流时，能够快速提供电荷，补充电源的瞬时能量不足，抑制电压波动。在电路模型中，于 BGA 引脚旁配置封装的小容量退耦电容（如 10nF + 100nF 组合），可在纳秒级时间内响应负载变化，有效抑制电源噪声对芯片的影响，保障芯片内部电路的稳定工作。
　　总之，电源噪声是电子系统设计中无法回避的挑战，但其危害并非不可战胜。通过深入理解电源噪声的本质和来源，结合电路模型从电源拓扑、封装互连到系统协同进行全方位优化，能够有效抑制电源噪声，保障电子系统的信号完整性、时序稳定性和可靠性。随着电子技术的不断发展，特别是人工智能和大数据在电源设计中的应用，未来对电源噪声的应对将更加智能、高效，为电子系统在复杂环境下的稳定运行提供更坚实的保障，推动电子产业向更高性能、更高可靠性的方向迈进。
　　使用SIDesigner进行仿真

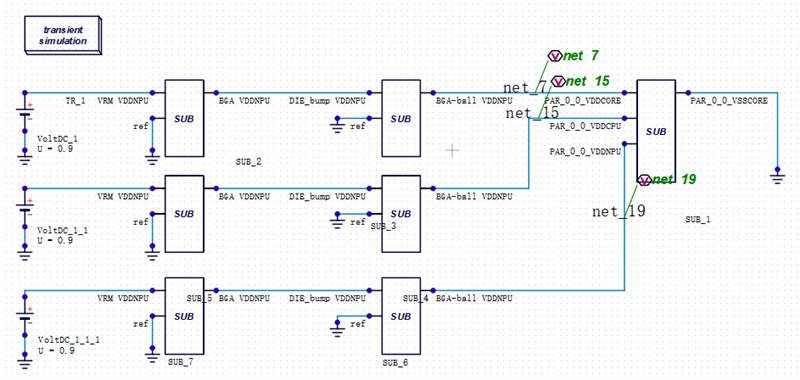

　　使用巨霖仿真软件SIDesigner搭建电源噪声的仿真电路，原理图如下：

　

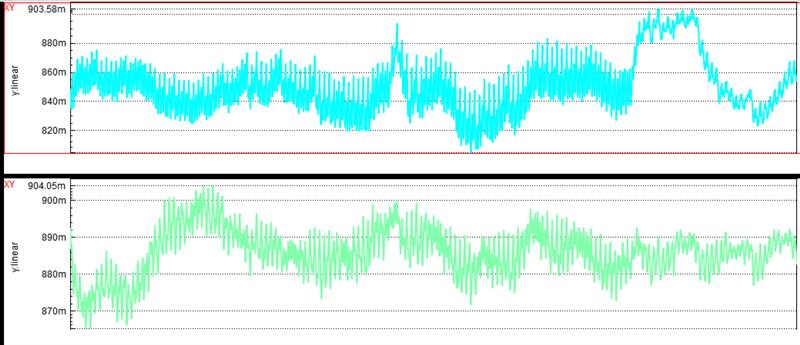

　　仿真结果如下：
