在 PCB(印刷电路板)设计领域,线宽的精准选择堪称一项关键技术。当电路中流过不同大小的电流时,线宽的合理与否直接影响着电路的温升、压降以及可靠性。线宽过窄,可能会导致电路过热,甚至引发烧板等严重问题;而线宽过宽,则会造成空间的浪费,增加制造成本。本文将结合实际,深入探讨 1A 和 100A 电流分别所需的 PCB 线宽,并分享一些设计过程中的实用技巧和重要注意事项。
我们依据 IPC - 2221 标准中的经验公式来计算 PCB 线宽。IPC - 2221 是一个在 PCB 设计领域广泛应用的规范,其公式具有较高的准确性和实用性。
面积公式:

图 2:面积计算公式线宽公式:

图 3:线宽计算公式接下来,我们以铜箔厚度为 1oz(即 0.0356mm)、允许温升为 25℃、环境温度为 25℃为例,分别计算 1A 和 100A 电流所需的 PCB 线宽。
步骤 1:计算走线截面积 A

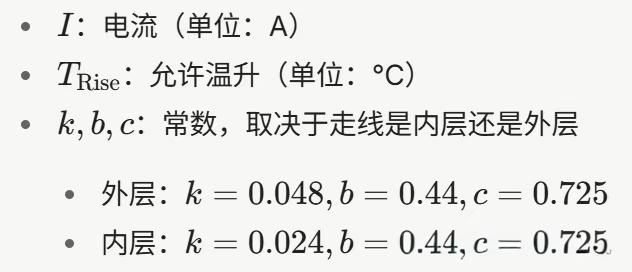

假设走线位于外层,其散热条件相对较好,我们采用外层参数:k = 0.048,b = 0.44,C = 0.725。已知电流 I = 1A,温升 Trise = 25°C,将这些值代入面积公式:

图 4:1A 电流走线截面积计算经过计算,可以得到走线截面积 A = 9.32 mil2。
步骤 2:计算线宽 W
已知铜箔厚度 t = 1oz = 1.4mil,将其代入线宽公式:
由此可知,在 1A 电流、外层走线、1oz 铜厚以及温升 25°C 的条件下,线宽仅需 0.123mm,约为 0.13mm,这个宽度相对较小。
步骤 1:计算走线截面积 A
同样是外层走线,参数保持不变:k = 0.048,b = 0.44,c = 0.725。当电流 I = 100A,温升 Trise = 25°C 时,代入面积公式
得出,在 100A 电流、外层走线、1oz 铜厚以及温升 25°C 的条件下,线宽需要 69.94mm,约为 70mm。如此宽的线宽在实际的 PCB 设计中几乎无法实现,需要采用其他方法来解决。如果走线位于内层,其散热条件较差。此时 k = 0.024,相比外层的 k = 0.048 小了一倍。这意味着在相同的电流和温升条件下,内层走线所需的截面积更大。我们简单计算一下 1A 电流在内层的线宽
可以发现,内层线宽约为外层的 1.6 倍,这与内外层散热条件的差异相符合。
70mm 的线宽在实际的 PCB 设计中是不现实的,通常会采用以下几种方法来处理大电流(100A)的情况:
- 增加铜厚:使用 2oz 甚至 4oz 的铜箔,可以有效减少所需的线宽。例如,当采用 2oz 铜厚时,100A 电流所需的线宽会减半,变为 35mm 左右,但仍然较宽。
- 多层并联:在多层 PCB 设计中,将几层走线并联起来。以 4 层板为例,每层铺设一条 20mm 宽的线,相当于 80mm 宽的走线,能够勉强满足大电流的需求。
- 铺铜或加母排:对于大电流的情况,直接在 PCB 上铺大面积的铜箔,或者使用铜排 Busbar 代替走线。这种方法不仅散热效果更好,而且能够有效降低压降。
通过上述计算可知,在 1oz 铜厚、25°C 温升的条件下,1A 电流仅需 0.13mm 的线宽(外层),而 100A 电流则需要 70mm 的线宽,显然大电流情况需要特殊处理。在实际的 PCB 设计过程中,线宽的选择需要综合考虑电流大小、温升要求、铜厚、散热条件以及加工能力等多个因素。对于小电流的情况,线宽选择可以相对宽松一些;而对于大电流的情况,则需要采用铺铜、加母排等较为 “硬核” 的方法。在设计时,建议进行多次计算和验证,避免 PCB 因线宽选择不当而出现过热等问题,确保电路的稳定性。毕竟,只有电路稳定了,设计师才能放心。
