在现代电子技术领域，Mos 管（场效应管）是一种至关重要的电子元件，它在众多电子设备和电路中都有着广泛的应用。下面我们将从 Mos 管的简介、结构、工作原理、分类、部分型号以及应用等多个方面进行详细的阐述。

Mos 管简介

Mos 管，全称为金属 - 氧化物 - 半导体场效应晶体管，也被称作场效应管，具体指的是集成电路中的绝缘性场效应管。它凭借其独特的性能特点，在电子电路中扮演着不可或缺的角色。

Mos 管的结构

Mos 管的基本结构是在特定结构的半导体器件上，覆盖二氧化硅绝缘层，再在上面加上金属形成栅极。值得注意的是，Mos 管的 p 型和 N 型区是可以相互对调的。从图①的 Mos 场效应管外形以及图②的 Mos 管内部结构图中，我们可以更直观地了解其结构特点。这种特殊的结构设计为 Mos 管实现其功能奠定了基础。

图① Mos 场效应管外形

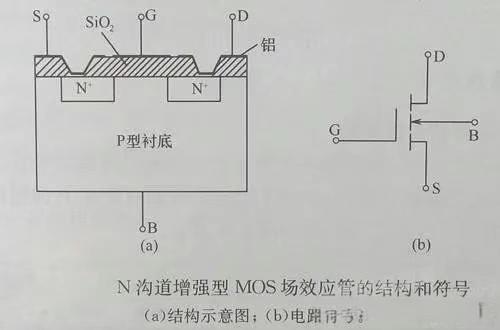

图② Mos 管的内部结构图

Mos 管（场效应管）的工作原理

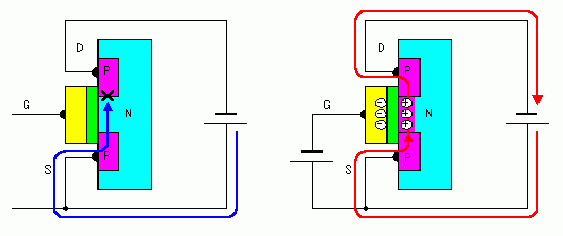

以 N 沟道增强型 Mos 场效应管为例，它主要是利用栅源电压 ⅤGs 来控制 “感应电荷” 的数量，进而改变由这些 “感应电荷” 形成的导电沟道的状况，终达到控制漏极电流的目的。在制造 Mos 管的过程中，通过特定的工艺使得绝缘层中出现大量正离子。在交界面的另一侧会感应出较多的负电荷，这些负电荷将高渗杂质的 N 区接通，从而形成了导电沟道。即便在 ⅤGs = 0 时，也会有较大的漏极电流 ID。当栅极电压发生改变时，沟道内被感应的电荷量也会相应改变，导电沟道的宽窄也会随之变化，因此漏极电流 ID 会随着栅极电压的变化而变化。从图③的 Mos 管工作原理图中，我们能够更清晰地理解这一工作过程。

Mos 管的分类

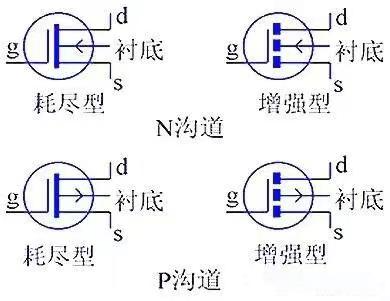

Mos 管的分类方式有多种。按沟道材料型和绝缘栅型可各分为 N 沟道和 P 沟道两种；按导电方式又可分为耗尽型与增强型。综合这两种分类方式，Mos 场效应晶体管可分为四大类，即 N 沟耗尽型和增强型、P 沟耗尽型和增强型，具体包括 N 沟道消耗型、N 沟道增强型、P 沟道消耗型、P 沟道增强型。从图④的 Mos 场效应管分类图中，我们可以更清晰地看到其分类情况。

Mos 场效应管部分型号

Mos 场效应管有众多不同的型号，涵盖了国产和进口的产品。原国产型号有 3DJ2D、3DJ6D、3DJ7E、3DJ15H 等；进口型号则包括 2Sk492、493、494、505、507、508、514、518、519、520，2N7000、7002、510A、530A、540A、610 - 820A 等等。不同的型号在性能参数上可能会有所差异，在实际应用中需要根据具体的电路需求进行合理选择。

Mos 场效应管应用

Mos 管显著的特性就是其开关特性良好，这使得它被广泛应用于需要电子开关的电路中。常见的应用场景包括开关电源和马达驱动，在这些电路中，Mos 管能够快速地实现导通和截止状态的切换，从而有效地控制电路的通断。此外，在照明调光电路中，Mos 管也发挥着重要作用，通过调节其导通状态，可以实现对照明亮度的控制。
