在电子电路中，浪涌电流的抑制是保障设备稳定运行的关键环节。而 NTC 热敏电阻在抑制浪涌电流方面发挥着重要作用。在深入探讨为何使用 NTC 热敏电阻抑制浪涌电流之前，我们先来了解一下 NTC 热敏电阻的相关知识。

NTC 热敏电阻概述

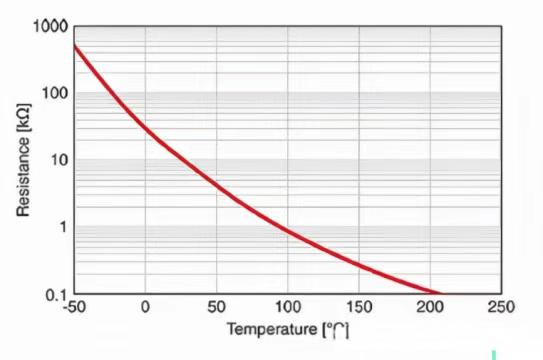

NTC 热敏电阻，即负温度系数热敏电阻，是一种典型的具有温度敏感性的半导体电阻。它在消费类电子产品中十分常见，可被看作是一个简单的温度传感器。其主要以锰、钴、镍和铜等金属氧化物为材料，这些金属氧化物具有半导体性质，导电方式类似于锗、硅等半导体材料。当温度较低时，氧化物材料的载流子（电子和孔穴）数目较少，热敏电阻阻值较高；随着温度升高，载流子数目增加，热敏电阻阻值降低。

NTC 热敏电阻具有多种作用，包括抑制浪涌电流、温度测量、温度补偿、液面测量以及过热保护等。它还具有性价比高、封装形式多样、使用简单等优点，因此广泛应用于家用电器、电力工业、通讯、军事科学、宇航等各个领域。

抑制浪涌电流的必要性

在设备开机时，通常会有较大的电流流过二极管。如果电流过大，可能会损坏二极管。因为整流二极管有一个参数 IFSM，即允许通过的浪涌电流是有限制的。所以，抑制浪涌电流对于保护电路元件至关重要。

为何用 NTC 热敏电阻抑制浪涌电流

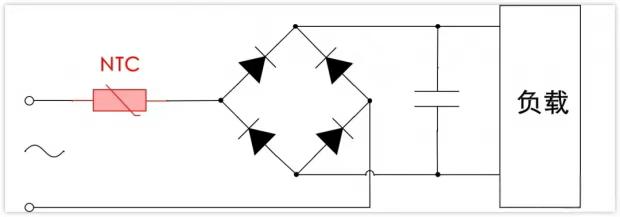

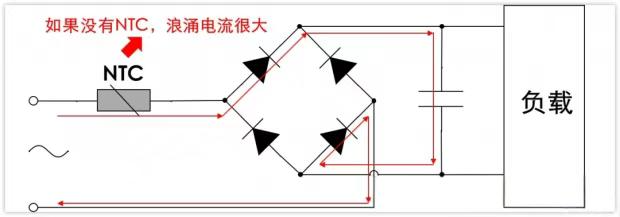

在线路中串联一个 NTC 热敏电阻，在开机之前，由于热敏电阻温度较低，电阻较大，能够很好地限制开机时的浪涌电流。开机之后，随着电流通过，热敏电阻温度升高，阻值降低，此时也不至于产生过大的损耗。一般情况下，小功率电源的 NTC 不用加继电器，而大功率的则需要加继电器。

此外，热敏电阻在抑制浪涌电流时还具有诸多优点，如低成本、方便设计、减少电路板空间以及自我保护等。

NTC 热敏电阻选型注意参数

1. 零功率电阻值 R25：指 25℃时测得的零功率电阻值，热敏电阻以环境温度 25℃时测得的零功率电阻值作为它的标称阻值。
2. B 值：是衡量负温度系数热敏电阻（NTC）对温度敏感度的一个指标。B 值越大，温度变化时阻值变化越大。
3. 热时间常数：在零功率条件下，当温度发生突变时，热敏电阻变化到实际温度对应的阻值所需时间的 63.2% 的时间值，可简单认为是热敏电阻的反应速度。
4. 耗散系数：在规定环境温度下，器件本身耗散功率变化与相应温度变化的比值。由于热敏电阻本质上是电阻，有电流流过就会发热，发热会影响温度测量。
5. 工作电流：热敏电阻在 25℃环境温度下允许施加在热敏电阻上的持续电流值。

NTC 热敏电阻标识识别

主称符号用 M（MS）表示热敏电阻；类比符号中，Z 表示正温度系数热敏电阻器（PTC），F 表示负温度系数热敏电阻（NTC）；用途符号用数字 0 - 8 表示，不同数字代表不同用途；序号用数字或数字与字母混合表示，以区别外形尺寸及性能参数（有时会被省略）。

NTC 热敏电阻好坏检测

检测热敏电阻器时，可使用万用表检测在不同温度下热敏电阻器的阻值，根据检测结果判断其是否正常。检测前，先识读热敏电阻器上的基本标识作为对照依据。具体操作可参考之前的文章《色环电阻怎么测好坏》。先测量热敏电阻两端在正常环境温度下的阻值，接着用电烙铁给它加热，观察阻值变化。如果阻值下降，则为 NTC 热敏电阻；拿走电烙铁，温度下降后阻值上升，可判定这颗热敏电阻基本正常。
